Was ist ein Kabelumbau-Stromwandler (KBR/KBU)?

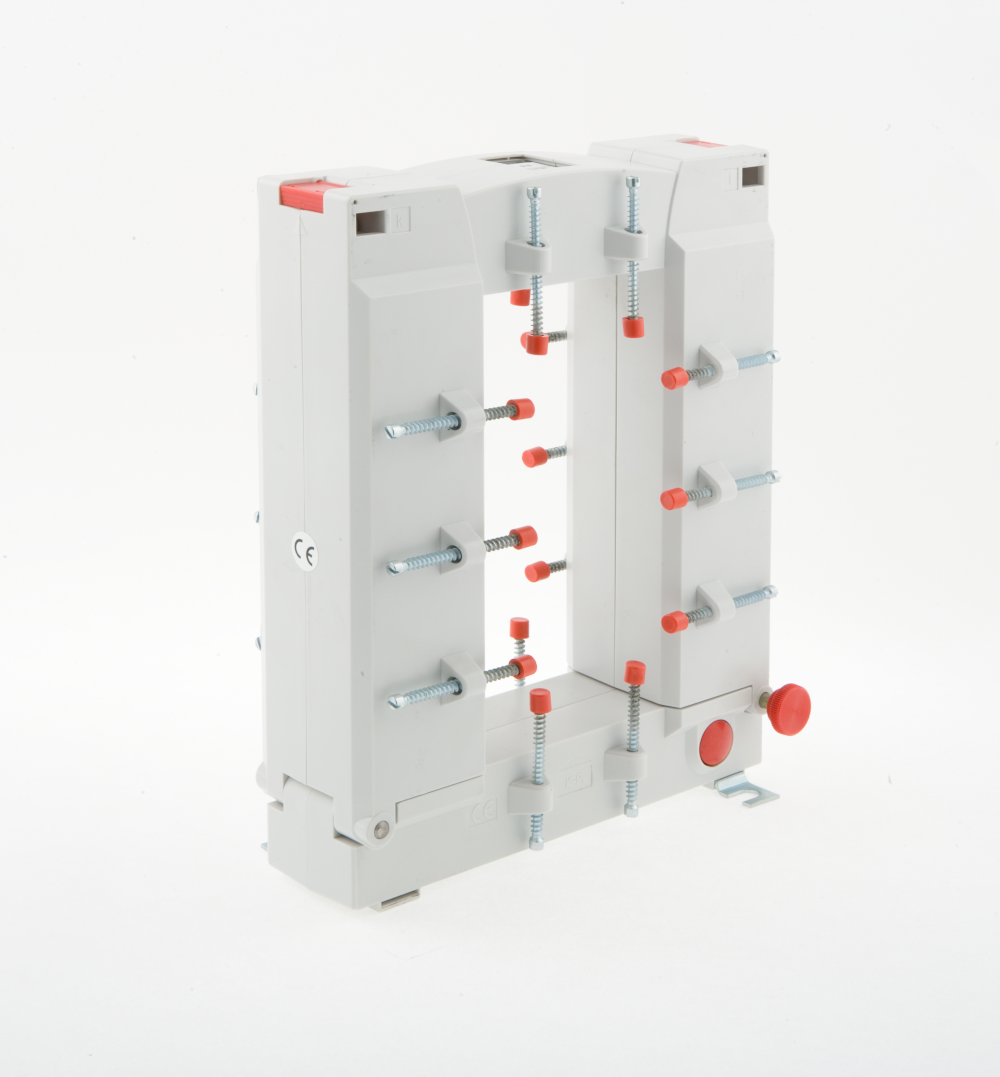

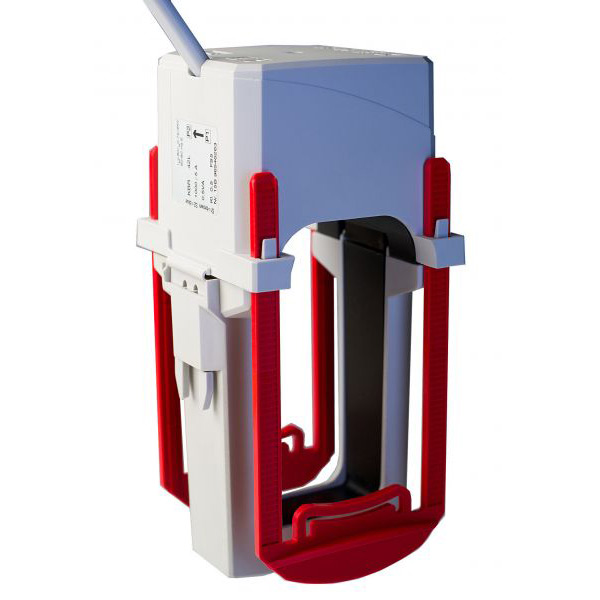

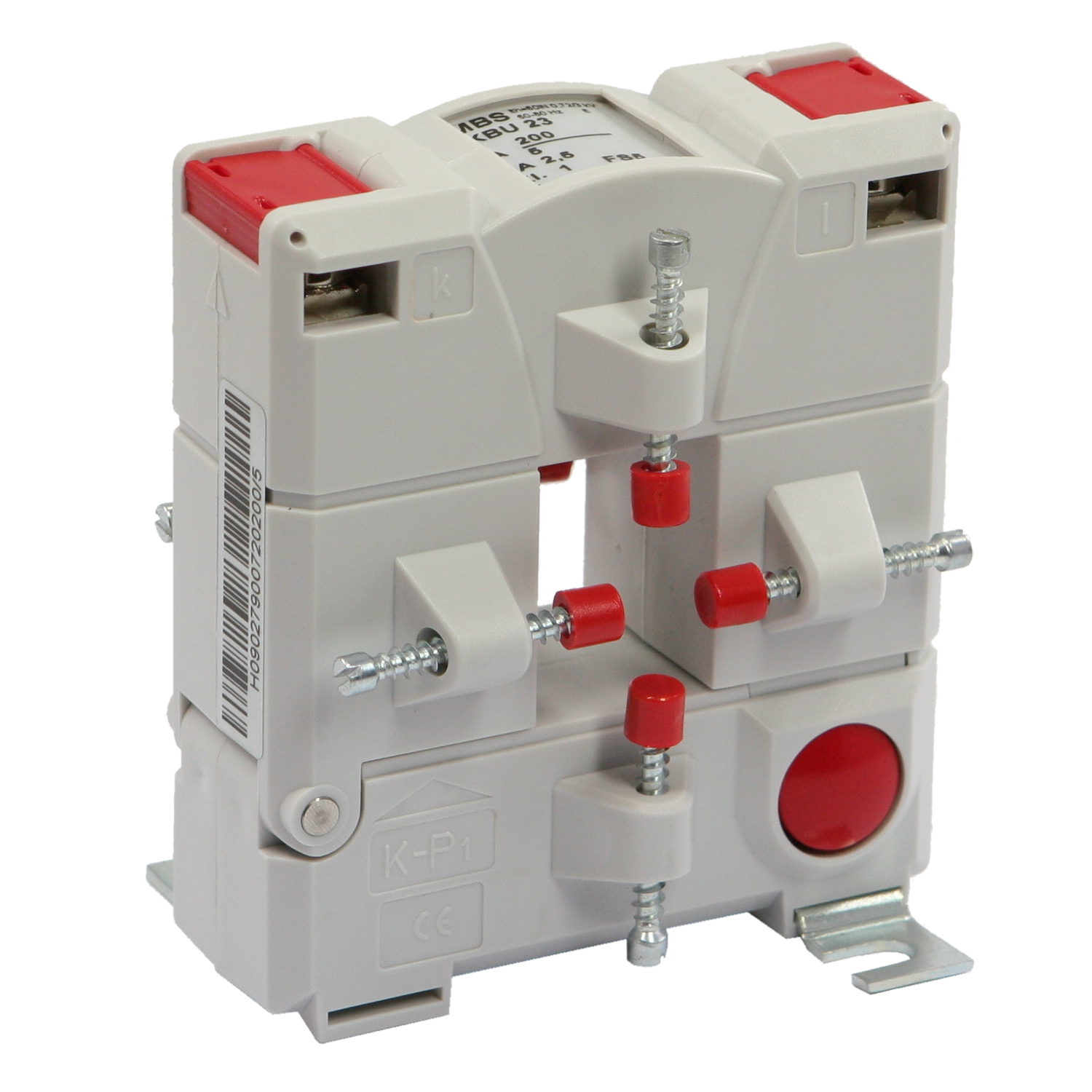

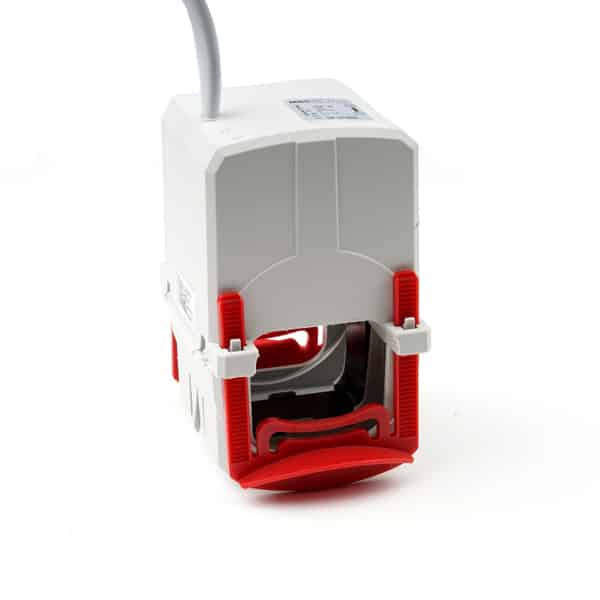

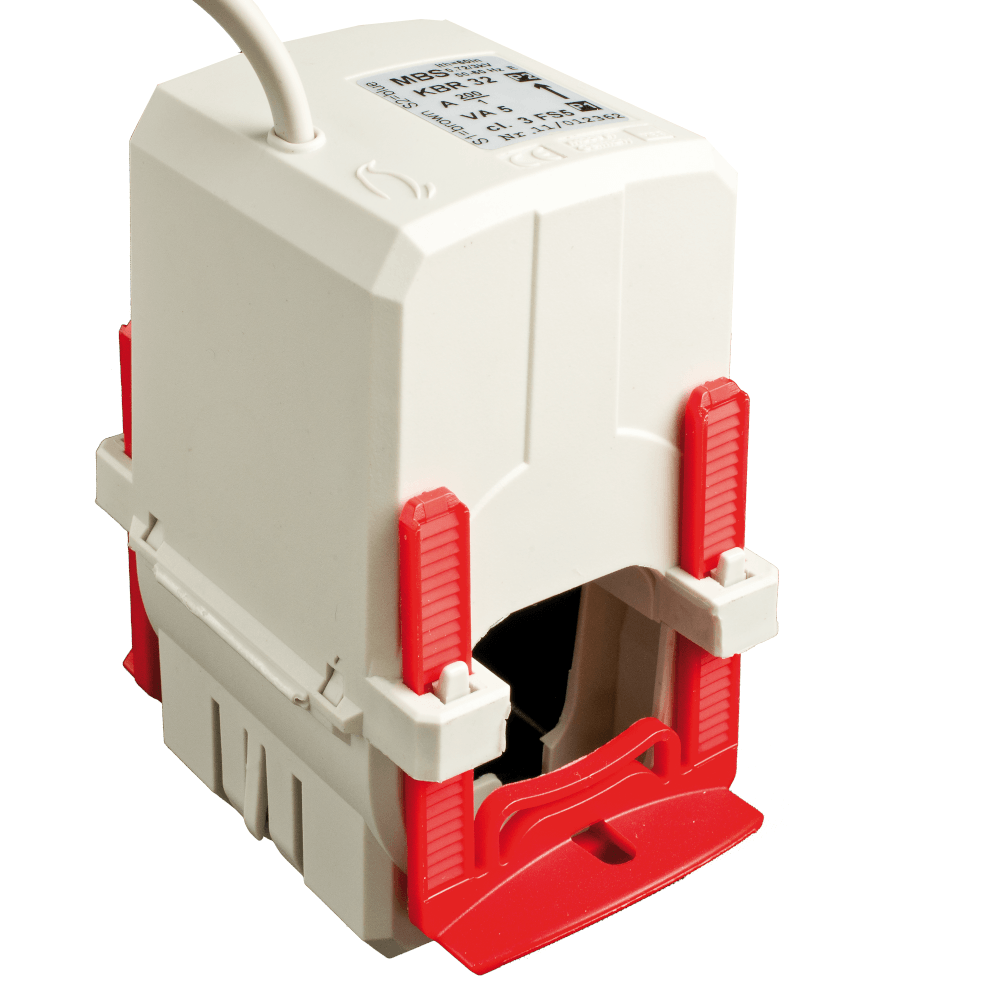

Kabelumbau-Stromwandler (KBR/KBU) besitzen einen teilbaren, aufklappbaren Messkern. Dadurch lassen sie sich um eine bereits verlegte, nicht auftrennbare Leitung montieren – ein klarer Vorteil bei der Nachrüstung von Messtechnik in bestehenden Anlagen, ohne die vorhandene Verkabelung antasten zu müssen.
Wann ein Kabelumbau-Stromwandler die richtige Wahl ist
Kabelumbau-Stromwandler eignen sich immer dann, wenn die zu messende Leitung bereits fest verlegt ist und nicht aufgetrennt werden kann oder soll – etwa bei nachträglicher Messtechnik-Installation in bestehenden Schaltschränken. Sie unterscheiden sich damit von Aufsteckstromwandlern (ASK), die eine bereits vorhandene Schiene oder einen Rundleiter zum Aufstecken benötigen, und von Wickelstromwandlern (WSK) mit fest verdrahteter Primärwicklung, die eher für Neuinstallationen mit kleineren Strömen gedacht sind. Eine ausführlichere Einordnung finden Sie in unserem Auswahl-Leitfaden, bei Unsicherheit sprechen Sie uns gerne an.
Technische Merkmale
- Teilbarer, aufklappbarer Messkern für nachträglichen Einbau
- Primärstrom von 50 A bis 5.000 A
- Sekundärstrom 1 A oder 5 A oder wahlweise 4-20 mA oder 333 mV erhältlich
- Genauigkeitsklassen 0,5, 1 und 3
Montage und Sicherheit
Der Sekundärkreis eines Stromwandlers darf im Betrieb niemals offen betrieben werden – vor dem Trennen von Messgeräten im Sekundärkreis muss dieser kurzgeschlossen werden. Achten Sie beim teilbaren Messkern zusätzlich darauf, dass er beim Schließen vollständig und sauber einrastet – ein verbleibender Luftspalt kann die Messgenauigkeit beeinträchtigen.
Ausführungen im Überblick
Die verfügbaren KBR/KBU-Varianten unterscheiden sich in Baugröße, Übersetzungsverhältnis und Genauigkeitsklasse – die vollständige Übersicht finden Sie in der Produktliste oben. Bei Fragen zur passenden Auswahl für Ihre Anwendung nutzen Sie gerne unser Kontaktformular oder rufen Sie uns an.
Häufig gestellte Fragen
Immer dann, wenn die zu messende Leitung bereits fest verlegt ist und nicht aufgetrennt werden kann oder soll – etwa bei nachträglicher Messtechnik-Installation in bestehenden Schaltschränken. Für neu verlegte Leitungen oder Sammelschienen ist der ASK meist die einfachere Wahl.
Der Messkern ist teilbar und aufklappbar und lässt sich so um die bestehende Leitung schließen, ohne die vorhandene Verkabelung zu unterbrechen oder neu anzuschließen.
