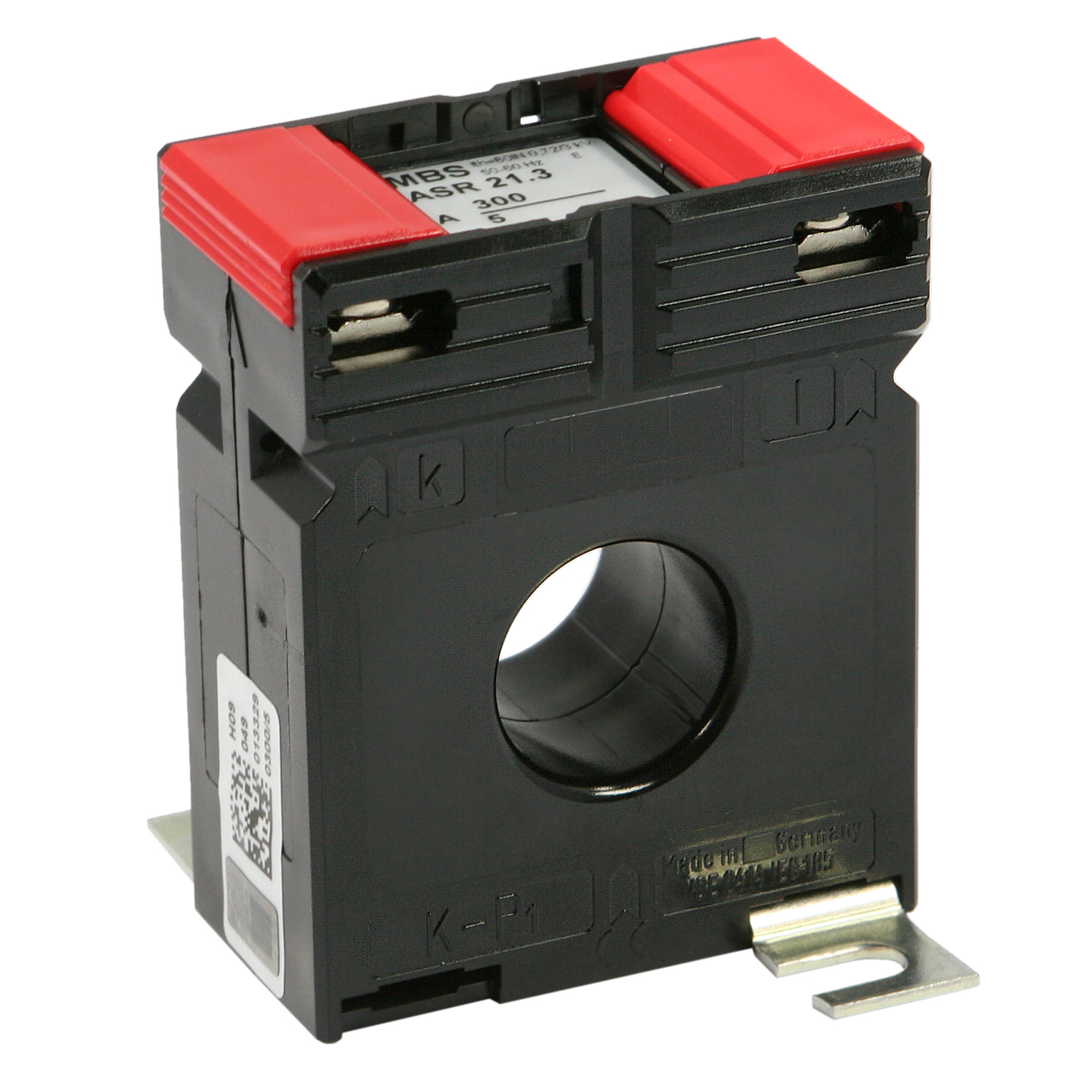

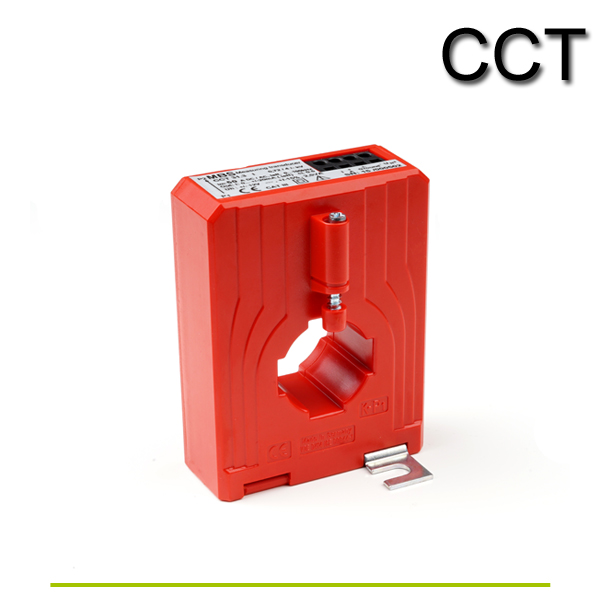

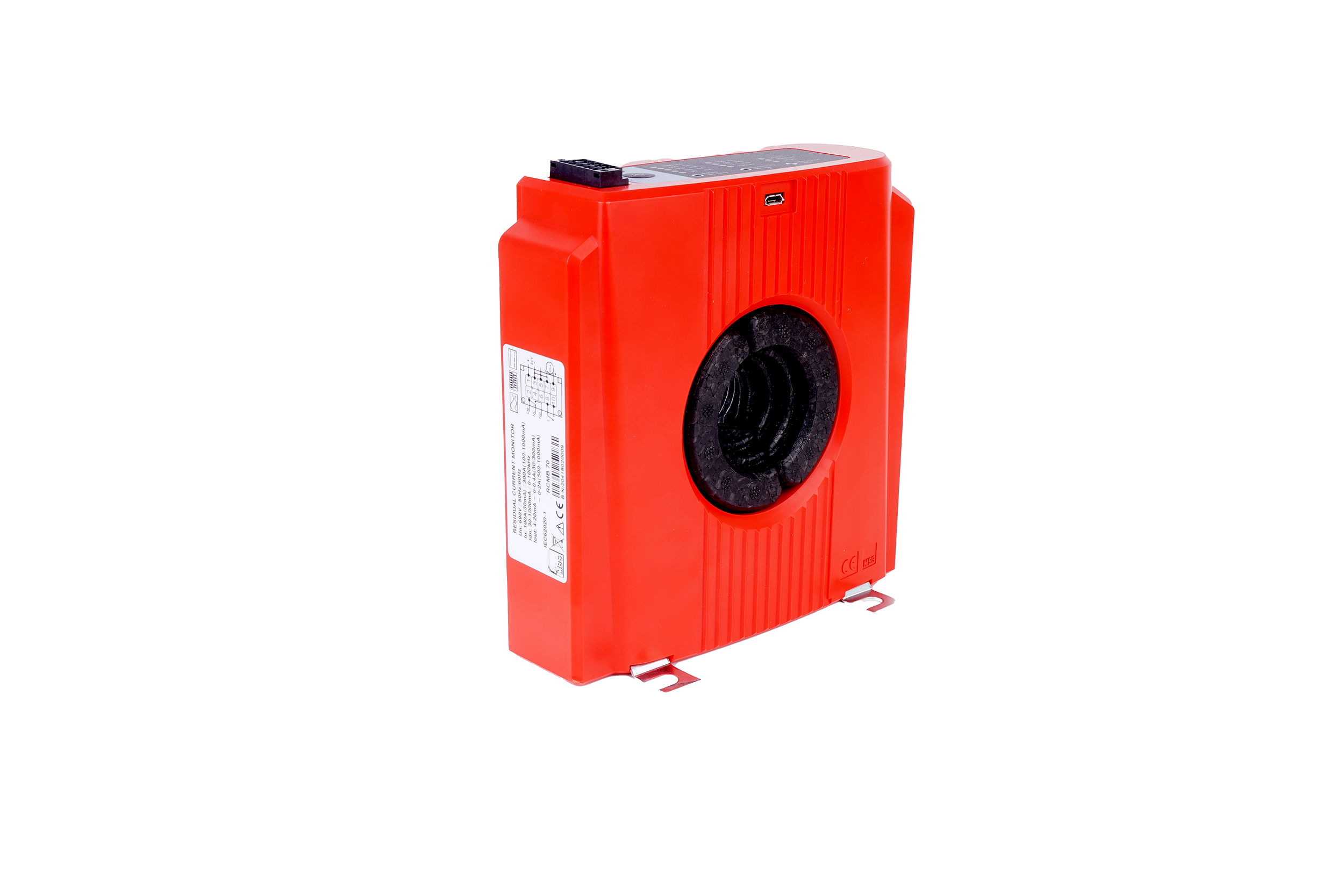

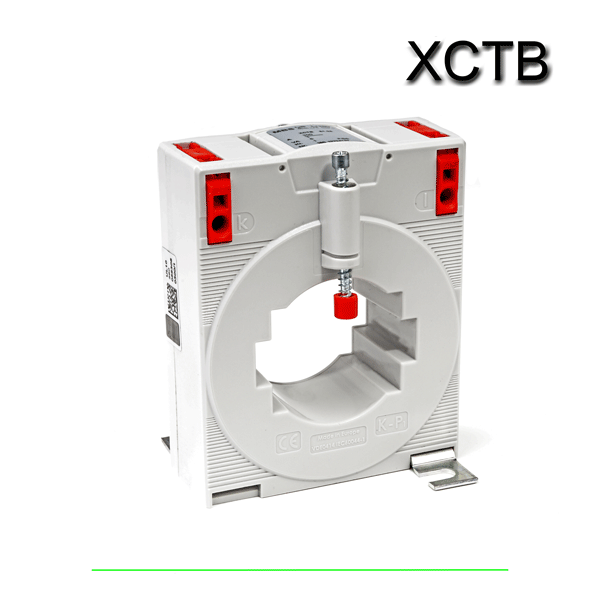

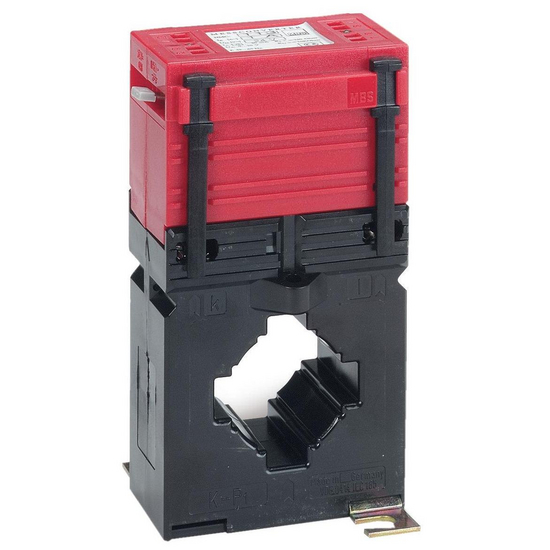

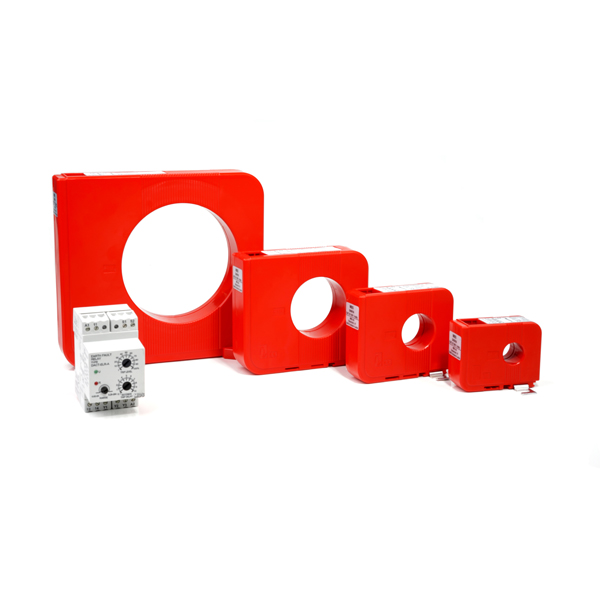

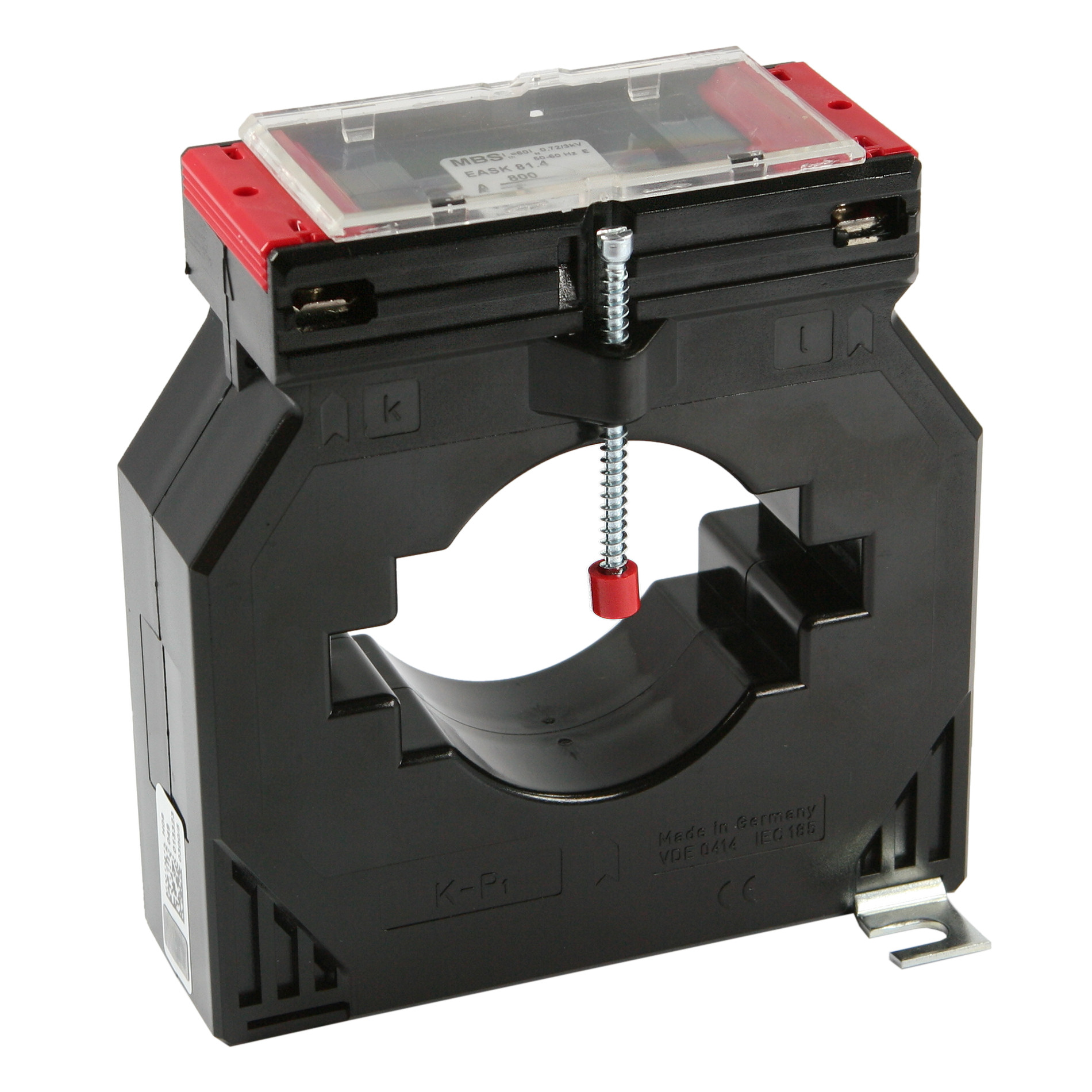

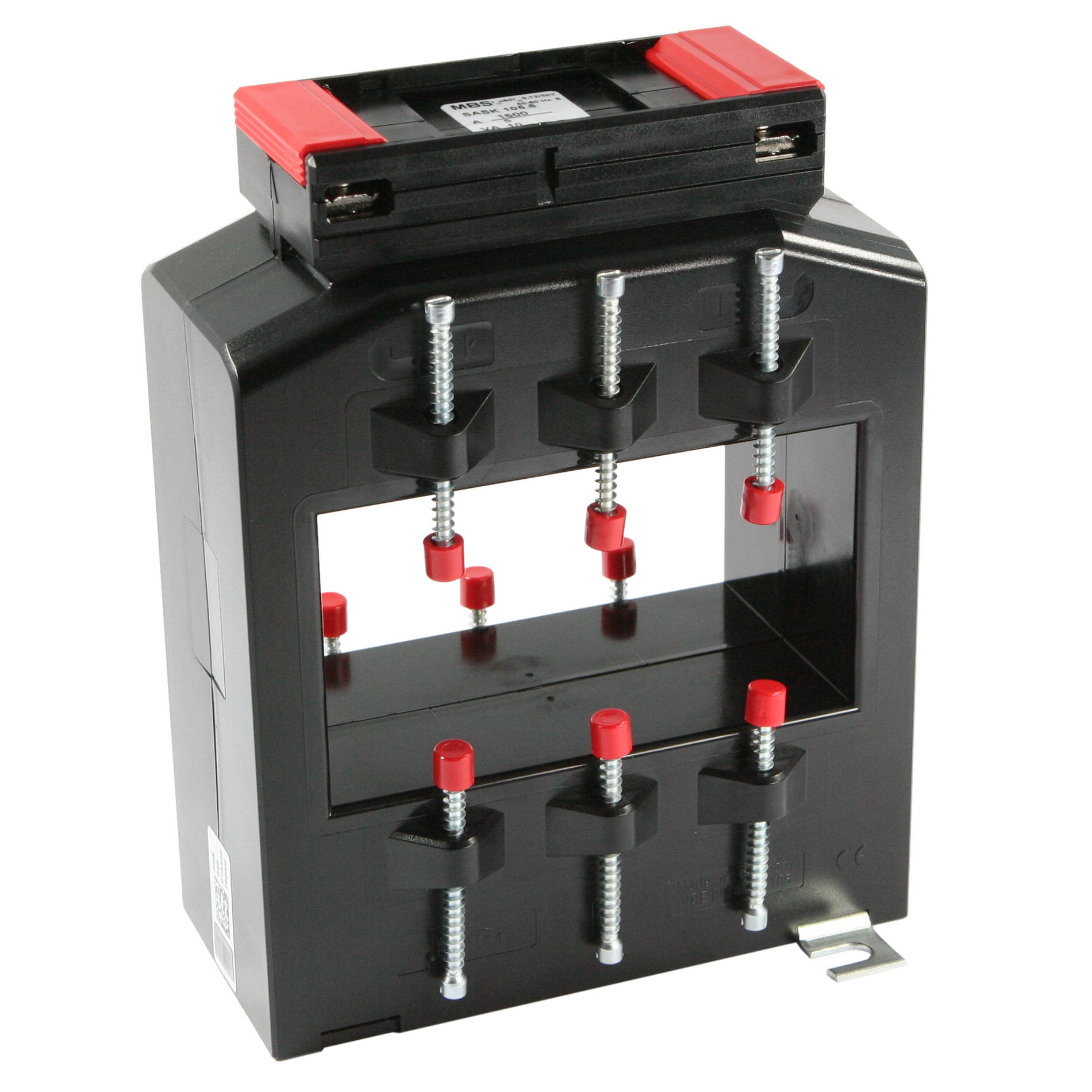

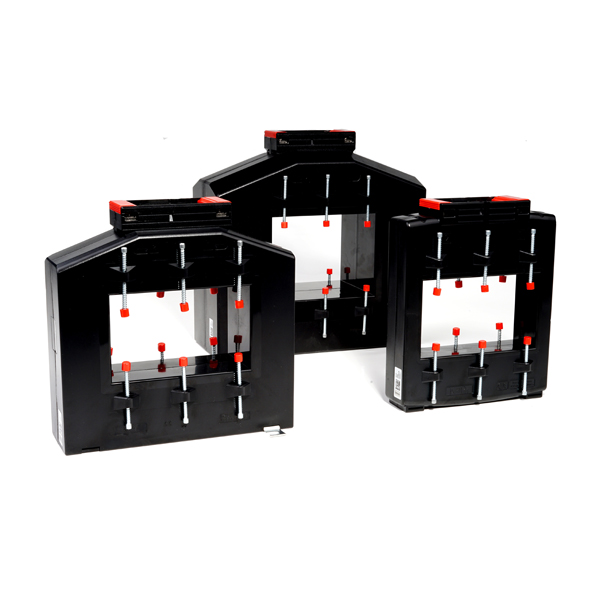

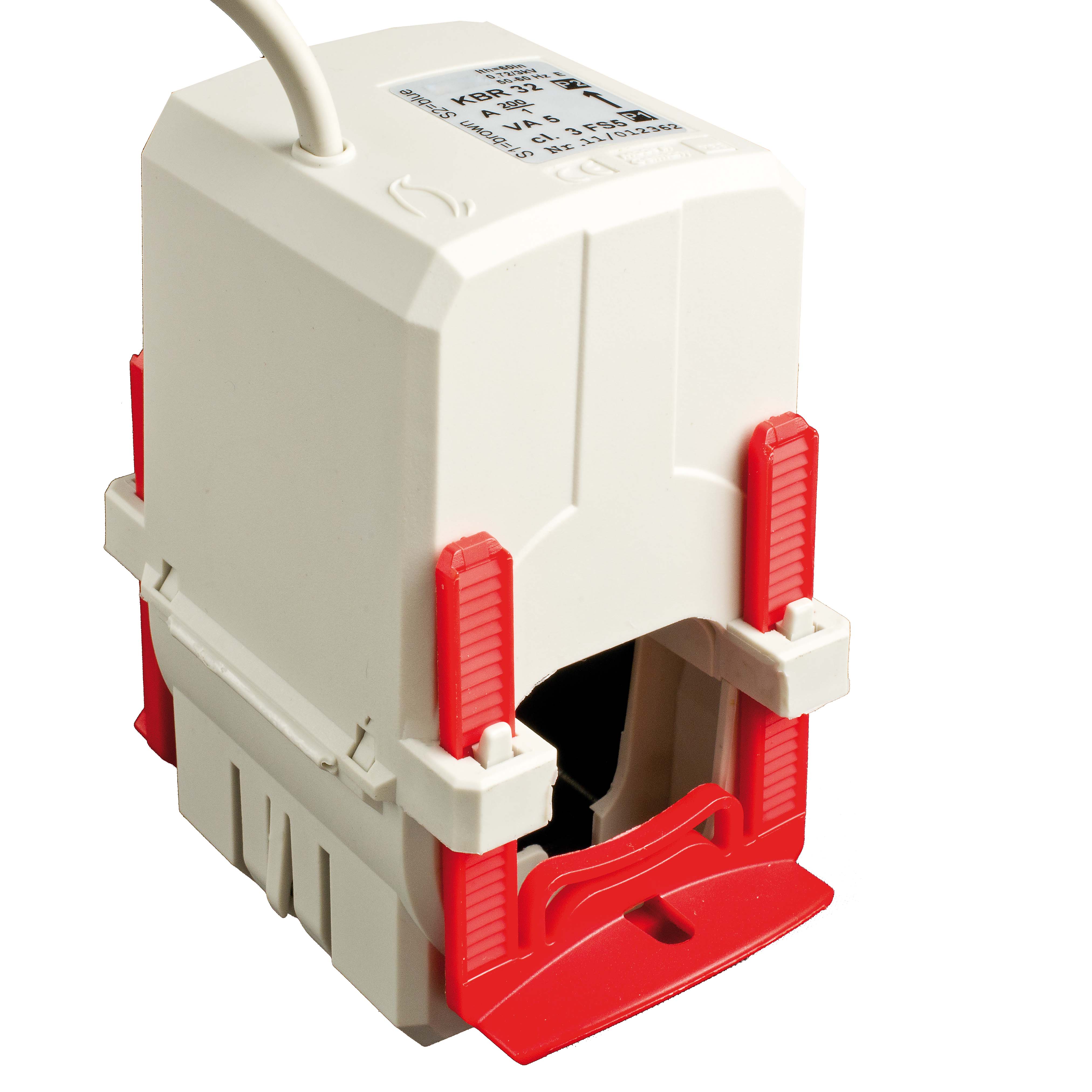

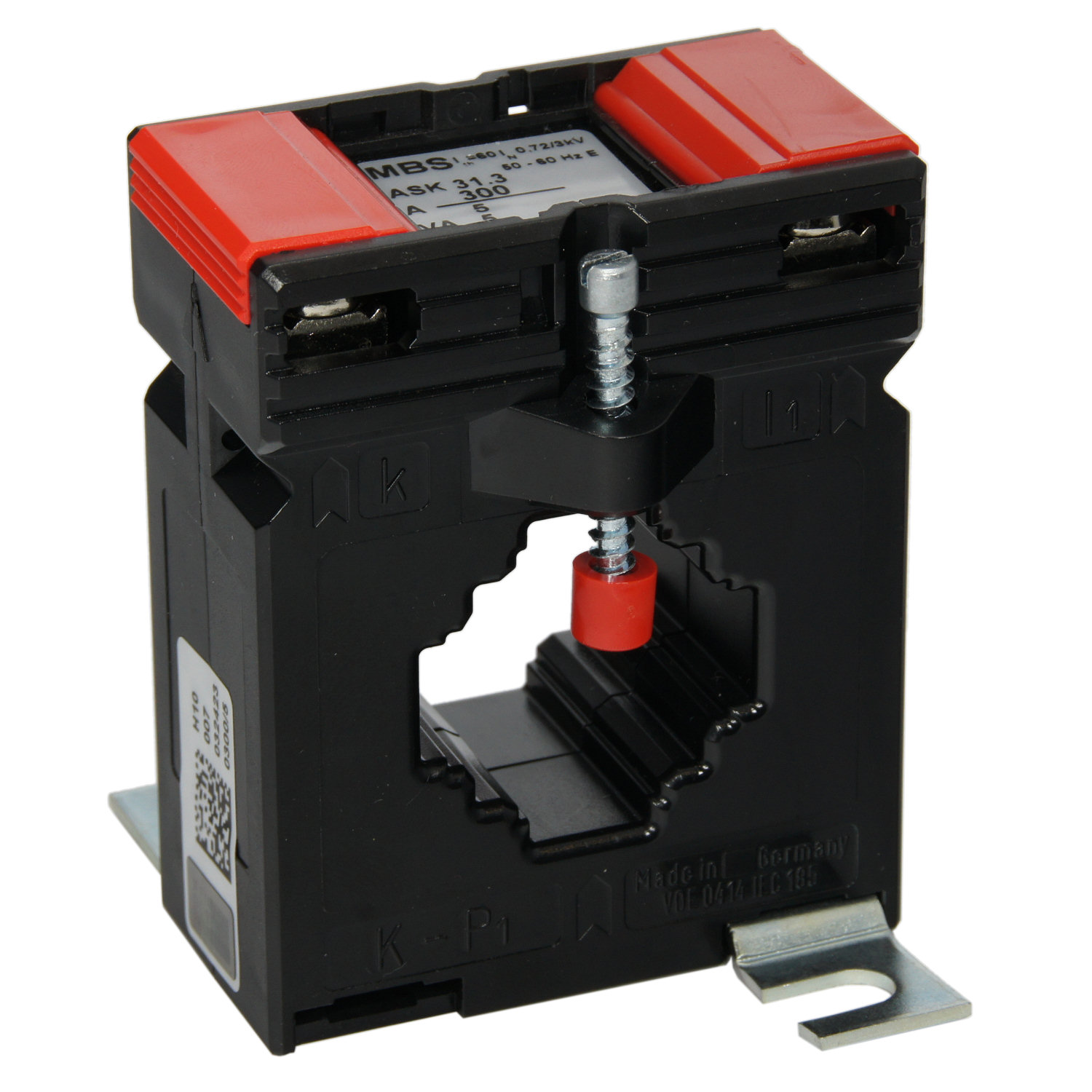

Niederspannungsstromwandler in Primär-Nennströmen von 1 bis 8000 A und Sekundär-Nennströmen 1 oder 5 A
- Niederspannungsstromwandler
- Primär-Nennstrom 1 bis 8000 A
- Sekundär-Nennstrom 1 oder 5 A
- Klassengenauigkeit 0,2s, 0,2, 0,5s, 0,5, 1 und 3
- in unterschiedlichsten Ausführungen (s.u.)
- optional zur Verrechnung zugelassene/geprüfte Stromwandler
- alle Stromwandler werden incl. Berührungsschutz (sekundärseitig) geliefert

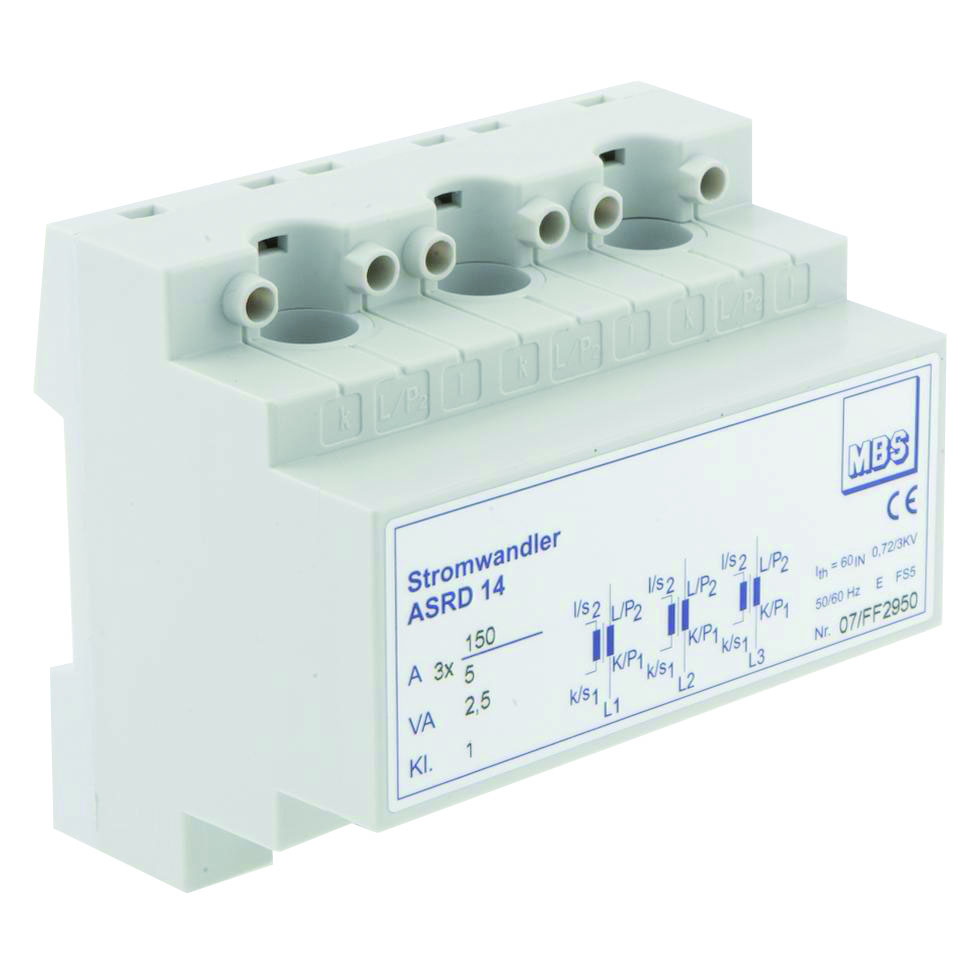

- teilweise Schnappschienenbefestigung zur Montage auf 35 mm DIN - Hutschienen (DIN 50022) erhältlich
- Stromwandlerzubehör optional erhältlich
Sicherheitshinweis
Bedingt durch das physikalische Wirkprinzip können beim Betrieb des Stromwandlers mit offenem Sekundärkreis an dessen Anschlussklemmen für den Menschen gefährliche Spannungen auftreten. Besonders bei Schutz-Stromwandlern können dabei Spannungen von mehreren Kilovolt auftreten. Zur Vermeidung von Personen- bzw. Wandlerschäden ist ein solcher Betriebszustand untersagt.
Nennübersetzung
ist das Verhältnis des Primärnennstromes zum Sekundärnennstrom. Es wird als ungekürzter Bruch auf dem Leistungsschild angegeben. z.B. 200/5.
Nennstrom
ist der auf dem Leistungsschild angegebene Wert des primären und sekundären Stromes. Genormte Primärnennströme sind nachfolgende Werte: 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 A und dekadische Vielfache der vorgenannten Werte bis max. 5000 A. Genormte Sekundärströme sind die Werte: 5 A und 1 A.
Reihenspannung
ist die genormte Spannung, für welche die Isolation des Stromwandlers bemessen ist. Die Reihe wird gekennzeichnet durch den der Reihenspannung in kV zugeordneten Zahlenwerte, z.B. Reihe 1 = 1 kV.
Nennbürde
eines Stromwandlers ist der durch Betrag und Bürdenleistungsfaktor cos ß ausgedrückte Scheinwiderstand des äußeren Sekundärkreises. Die Nennbürde ist maßgebend für die Bestimmungen über die Fehlergrenze des Stromwandlers.
Nennleistung
ist das Produkt aus Nennbürde und dem Quadrat des sekundären Nennstromes in VA. Nach Nr. 3. 4. 1 der EO Anlage 20 Abschnitt 2 sind für Stromwandler folgende Nennleistungen zugelassen:
1; 1.5; 2; 2.5; 5; 7.5; 10; 15; 30 und 45 VA.
Primärer Nennfehlergrenzstrom
ist der Strom, bei dem bei Nennbürde die für Stromwandler für Schutzzwecke festgelegten Gesamtfehler noch nicht überschritten sind und bei dem für Stromwandler für Meßzwecke der Gesamtfehler gleich oder größer als 15% ist. Er ist Bezugsgröße für die Festlegung bzw. Ermittlung des Nennüberstromfaktors.
Gesamtfehler
eines Stromwandlers ist das prozentuale Verhältnis des über die Periodendauer gebildeten Effektivwertes der Differenz aus den mit der Nennübersetzung multiplizierten Augenblickswerten des Sekundärstromes und den Augenblickswerten des Primärstromes zum Effektivwert des Primärstromes.
Stromfehler Fi
ist die prozentuale Abweichung des mit der Nennübersetzung multiplizierten Sekundärstromes vom Primärstrom. Der Stromfehler wird Positiv gerechnet, wenn der tatsächliche Wert des Sekundärstromes den Sollwert übersteigt.
Genauigkeit
Die Stromwandler werden entsprechend ihrer Genauigkeit in Klassen eingeteilt. Jeder Klasse sind bestimmte Fehlergrenzen zugeordnet. Es werden folgende Klassen unterschieden:
Kl. 0.1 Präzisionsmessung
Kl. 0.2 Sehr genaue Messung
Kl. 0.5 Genaue Messung
Kl. 1 Allgemeine Messung
Kl. 3 Grobe Messung
Nennbelastbarkeit
der thermische Nenndauerstrom beträgt I th = 60 x I n. Die Wandlerauslegung gilt für 35°C Umgebungs- und 85°C Schienentemperatur.
Nennüberstromfaktor
ist eine festgelegte Zahl, mit der der primäre Nennstrom multipliziert werden muß, um den primären Nennfehlergrenzstrom zu erhalten. Überstromfaktor M 5, Reihe 0,5.
a.) Meßwandler
Zum Schutz der angeschlossenen Geräte soll der
sekundäre Überstrom nicht zu groß sein. Der entsprechende
Überstromfaktor soll 5 oder max. 10 betragen.
b.) Schutzwandler
Für das einwandfreie Arbeiten der
Schutzeinrichtungen ist es notwendig, daß hier die Stromfehler in dem
gewünschten Überstromgebiet hinreichend klein bleiben. Als Maß hierfür
gilt ebenfalls der Überstromfaktor.
Ausführung
Diese Stromwandler entsprechen der VDE 0414/1-3; DIN 42600 und lEC185 sowie der Vorschrift VBG 4. Bruchfestes Kunststoffgehäuse, Makrolon schwarz, schwer entflammbar, selbst verlöschend, Wandlergehäuse ultraschallverschweißt, Sekundärklemmen vernickelt mit je 2 Plus-Minus-Kombischrauben M 5 x 10 vernickelt.
Nennfrequenz 50-60 Hz (16 2/3 Hz und 400 Hz auf Anfrage).
Isolationsklasse E.
Ith = 60 /1N (I1N während 1 s Dauer).
Vmax 800 V.
Einsatz
Stromwandler haben die Aufgabe, Netzströme auf die genormten Sekundärströme von 5 A oder 1 A mit bestimmter Genauigkeit zu transformieren und dadurch einer Messung zugänglich zu machen. Sie sollen ferner unzulässig hohe Spannungen vom angeschlossenen Instrument oder Gerät fernhalten oder aus anderen Gründen den Meßkreis vom Netz galvanisch trennen und somit die Meßinstrumente vor Überströmen schützen und damit vor Zerstörung bewahren.
Vorschriften, Normen, Empfehlungen
lEC 185 (1975)
VDE 0414, Teil 1-3
VDE 1000
nach DIN 42 600
Nennfrequenz: 50-60 Hz, Isolationskl. E
Typenerläuterung

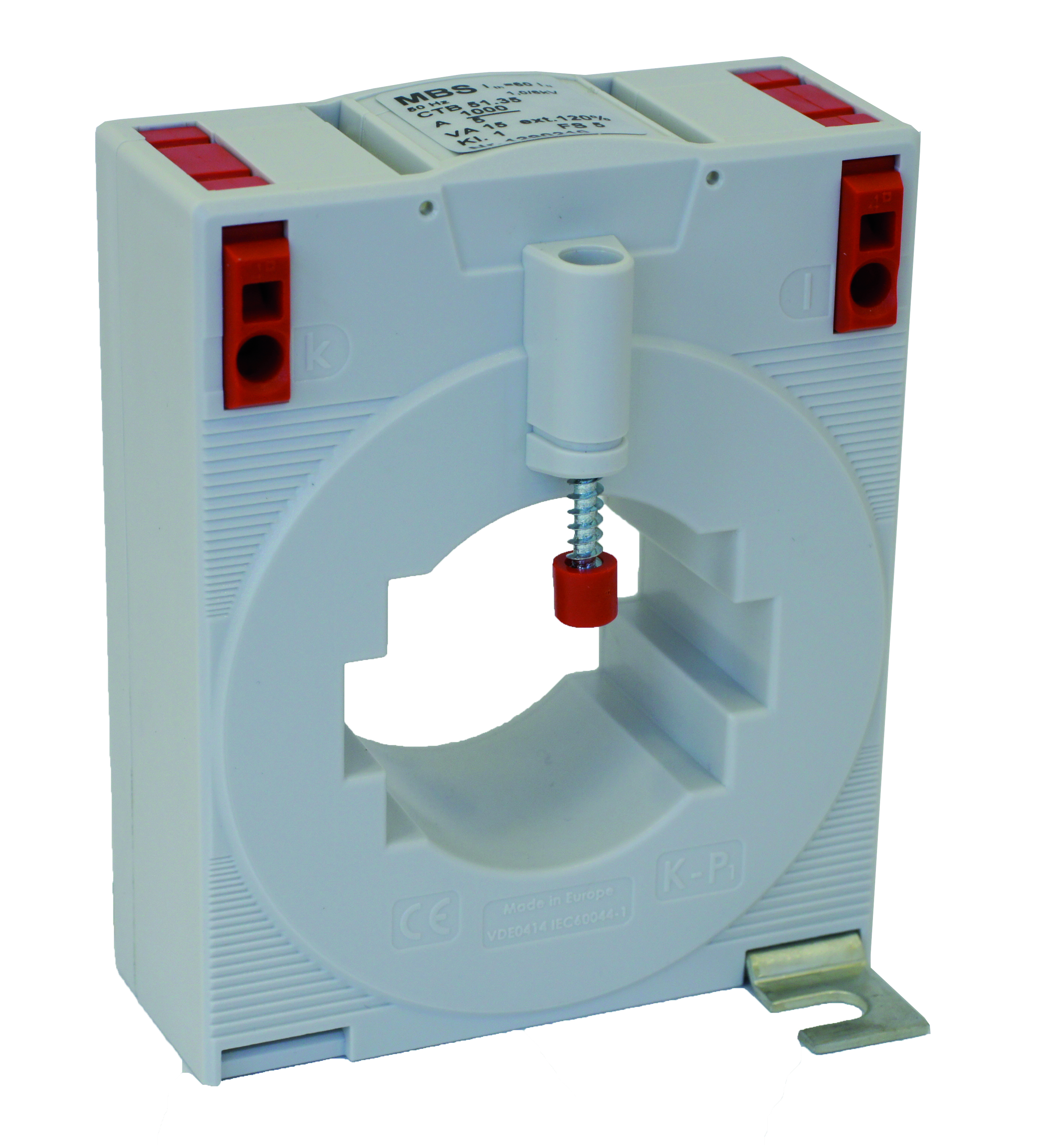

Unsere Fertigung umfaßt überwiegend Niederspannungs-Stromwandler bis zu einer max. Betriebsspannung von 0,72 kV gemäß IEC 61869/1+2 (vormals IEC 60044-1). Eine Vielzahl unserer Stromwandler sind für eine Betriebsspannung von 1,2 kV ausgelegt (Stromwandlerserie CTB, ASK 165.5, ASK 205.5, ASG 106, ASG 123). Für die angewendeten Normen gilt der jeweils aktuelle Stand.
Besondere Vorteile
- stabile, robuste und wirtschaftliche Konstruktionen
- ausgezeichnete technische Daten
- große Sekundärklemmanschlüsse
- Berührungsschutz nach VBG 4 möglich
- Wandlerbefestigung im Lieferumfang enthalten
- viele unterschiedliche Ausführungen
- zur Verrechnung zugelassene Wandler auf Anfrage

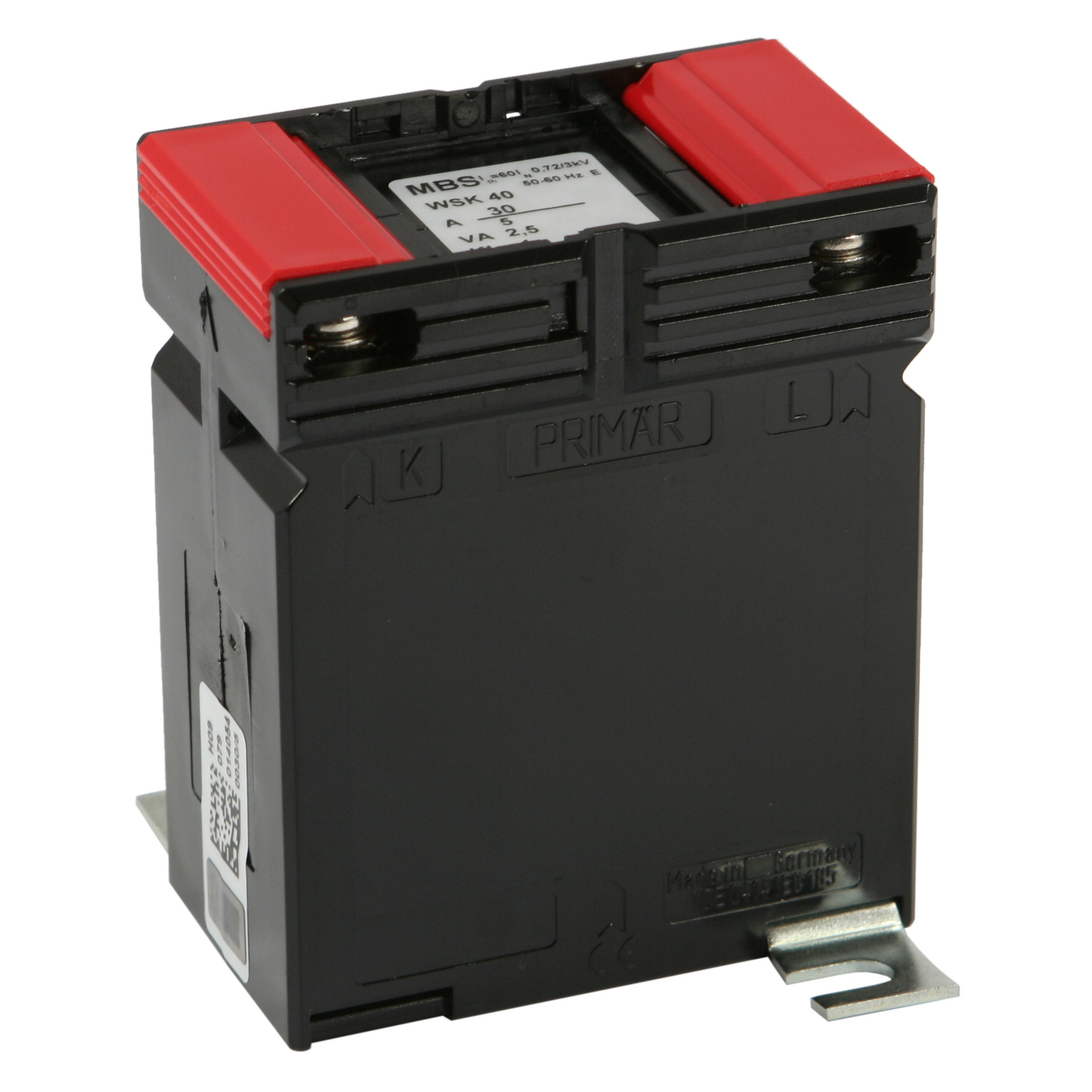

Bezeichnungen der Stromwandler-Anschlussklemmen
Die Anschlüsse aller Primärwicklungen sind mit “K” und “L” bezeichnet. Die Anschlüsse aller Sekundärwicklungen sind mit den entsprechenden kleinen Buchstaben “k” und “I” bezeichnet.
Anzapfungen bei Stromwandlern sind auf die “L”, bzw. ”I” - Seite zu legen. Das Wicklungsende erhält dann die Beiziffer “I”, die Anzapfungen mit abnehmender Windungszahl die fortlaufende Bezifferung “2”. “3”, “4” etc.

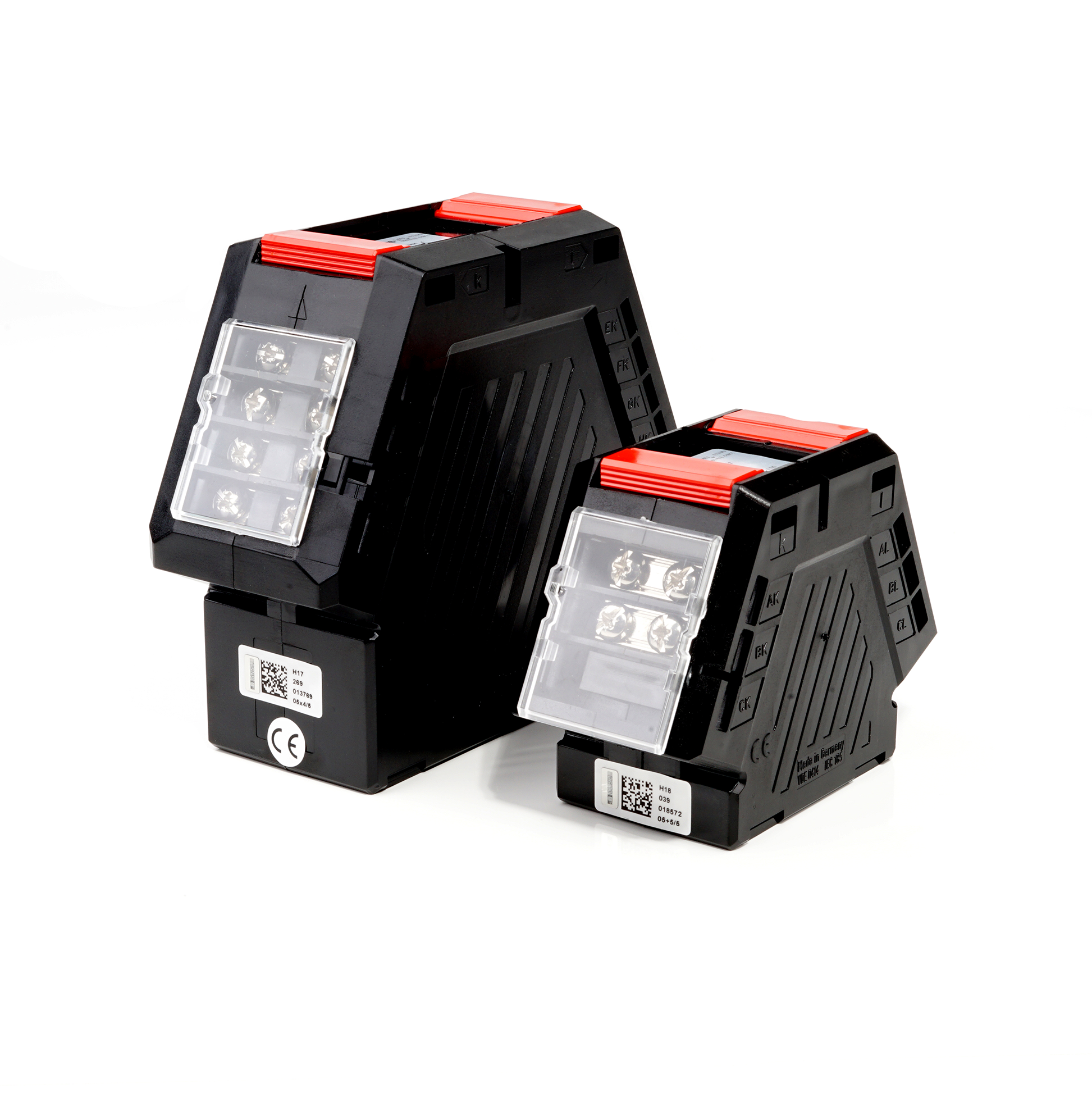

Bei Summenstromwandlern mit mehreren selbständigen Primärwicklungen sind die Klemmen der einzelnen Wicklungen durch die vor die Großbuchstaben “K” und “L” gestellten weiteren Großbuchstaben “A”, “B”, “C” etc. zu unterscheiden. Z.B. “AK” - ”AL” für den ersten Primärkreis, “BK”-“BL” für den zweiten Primarkreis etc. oder an jedem Klemmenpaar ist die Übersetzung der einzelnen Primärwicklungen zueinander anzugeben.
Wichtig
Zur richtigen Dimensionierung eines Summenstromwandlers sind folgende Angaben bei der Bestellung unbedingt erforderlich:
a.) Nennübersetzung der Hauptwandler
b.) Anzahl der anzuschließenden Hauptwandler
c.) Nennleistung der anzuschließenden Hauptwandler in VA
d.) Klassengenauigkeit der Hauptwandler
e.) Bei längeren Zuleitungen muß der Leitungswiderstand berücksichtigt werden.
Sonderausführungen
Sollten Sie den Wandler ihres Bedarfes nicht in diesen Unterlagen finden, so sprechen Sie uns bitte an. Verschiedene, nicht aufgeführte Wandler gehören mit zum Lieferprogramm, z.B. auch zur Verrechnung zugelassene Wandler.
