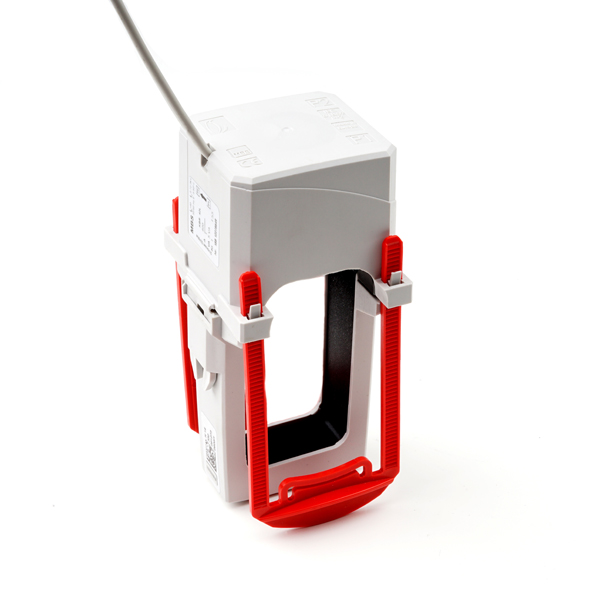

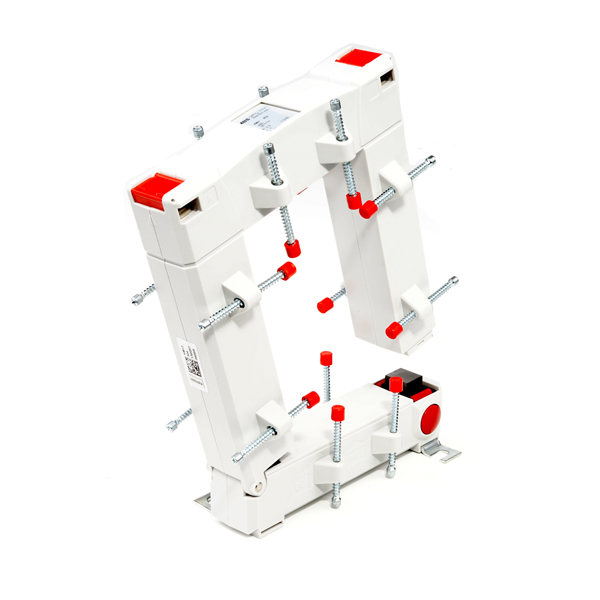

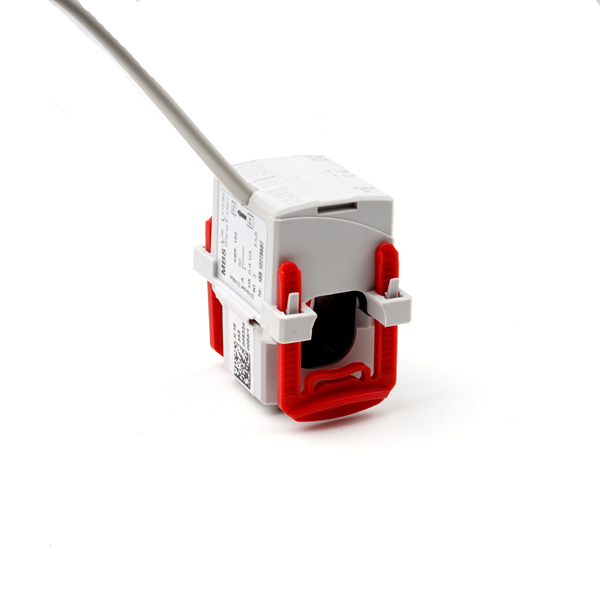

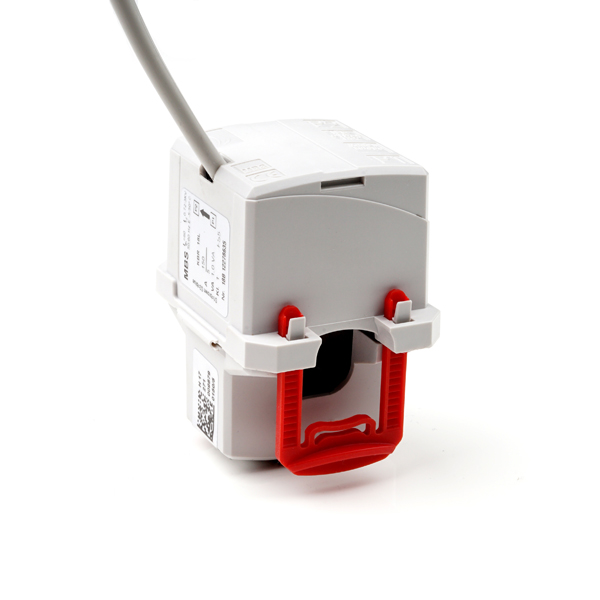

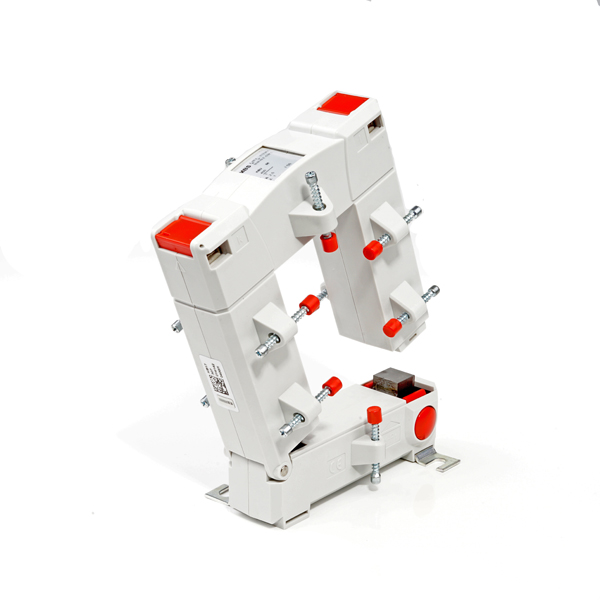

Was ist ein Hochfrequenz-Kabelumbau-Stromwandler (XKBR/XKBU)?

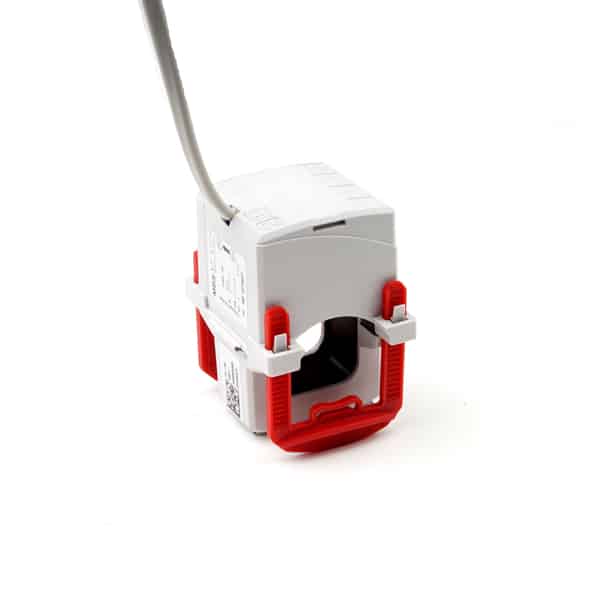

Der XKBR/XKBU kombiniert den teilbaren, aufklappbaren Messkern der Kabelumbau-Stromwandler (KBR/KBU) mit einer Auslegung für höherfrequente Ströme – geeignet für präzise Oberschwingungsmessungen an bereits verlegten Leitungen.
Wann ein Hochfrequenz-Kabelumbau-Stromwandler die richtige Wahl ist
Der XKBR/XKBU eignet sich, wenn sowohl der nachträgliche Einbau um eine bestehende Leitung (ohne diese aufzutrennen) als auch die genaue Erfassung von Oberschwingungsanteilen gefragt ist. Ohne Oberschwingungs-Anforderung genügt meist der Standard-KBR/KBU, für Aufsteck-Montage mit Oberschwingungsmessung siehe XCTB.
Technische Merkmale

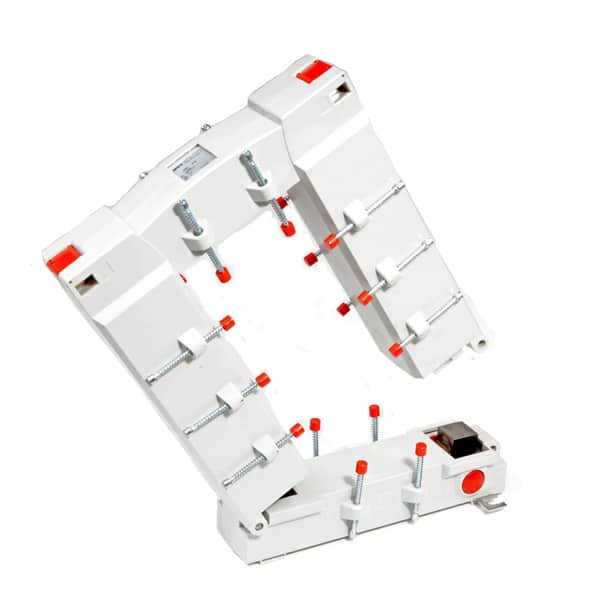

- Teilbarer, aufklappbarer Messkern
- Primärstrom 100 A bis 2.500 A
- Sekundärstrom 1 A oder 5 A
- Genauigkeitsklassen 0,5, 1 sowie erweiterte FS-Klassen (0,5FS5, 0,5FS10, 1FS5, 1FS10)
- Leistung 0,2 VA bis 5 VA
Montage und Sicherheit
Der Sekundärkreis eines Stromwandlers darf im Betrieb niemals offen betrieben werden – vor dem Trennen von Messgeräten im Sekundärkreis muss dieser kurzgeschlossen werden. Achten Sie beim teilbaren Messkern zusätzlich darauf, dass er beim Schließen vollständig einrastet.
Ausführungen im Überblick
Die verfügbaren XKBR/XKBU-Varianten finden Sie in der Produktliste oben. Bei Fragen zur passenden Auswahl nutzen Sie gerne unser Kontaktformular oder rufen Sie uns an.
