Sonel KUS-100 Acoustic Camara
| Parameter | Beschreibung |
|---|---|
| Akustische Parameter | |
| Anzahl der Mikrofone | 64 |
| Bandbreite | 2 kHz…100 kHz |
| Messabstand | 0,3 m…100 m |
| Sichtfeld der Kamera | 51,8° x 36,4° |
| Anzeige der Schallintensität | Höhepunkt, Mittelpunkt |
| Akustische Bildwiederholfrequenz | 25 fps |
| Signal-Rausch-Verhältnis | 70 dB |
| Akustische Bildauflösung | 800 x 480 |
| Akustische Bildpaletten | 8 |
| Geschwindigkeit der Leckerkennung | >0,008 l/min @ 6 bar aus 0.5 m >0,013 l/min @ 5 bar aus 1 m |
| Bildschirm | |

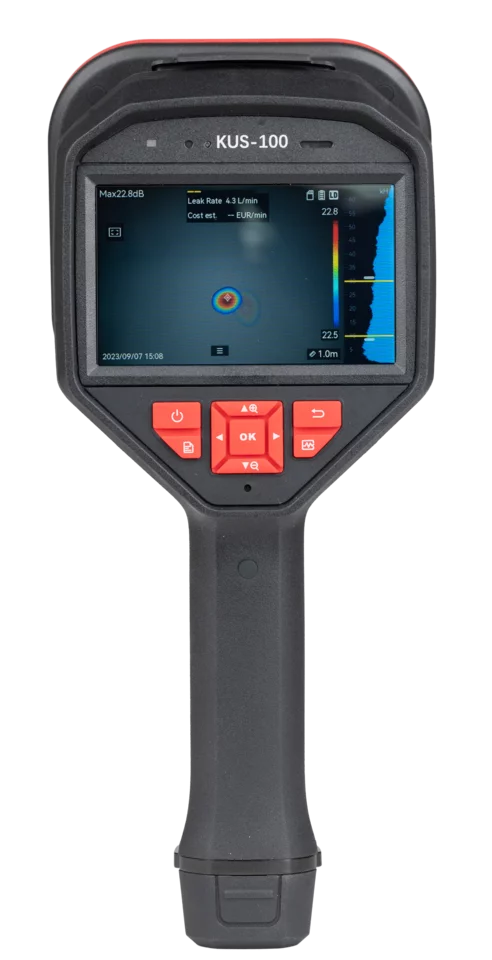

| Display | 800 x 480 px, 4,3" LCD-Touchscreen |
| Digitaler Zoom | 1,0x…8,0x |
| Bildschirmhelligkeit | Manuell / Automatisch |
| Speicherplatz | |
| Speichermedium | Herausnehmbare SD-Karte (64 GB) |
| Bildspeicherkapazität | 20.000 Bilder |
| Videospeicherkapazität | 60 Stunden |
| Videodateiformat | MP4 |
| Notizen | Sprachnotiz: max. 60 Sekunden Textnotiz: max. 200 Zeichen |
| Stromversorgung | |
| Stromversorgung | 5 V DC / 2 A (USB-Aufladung) |

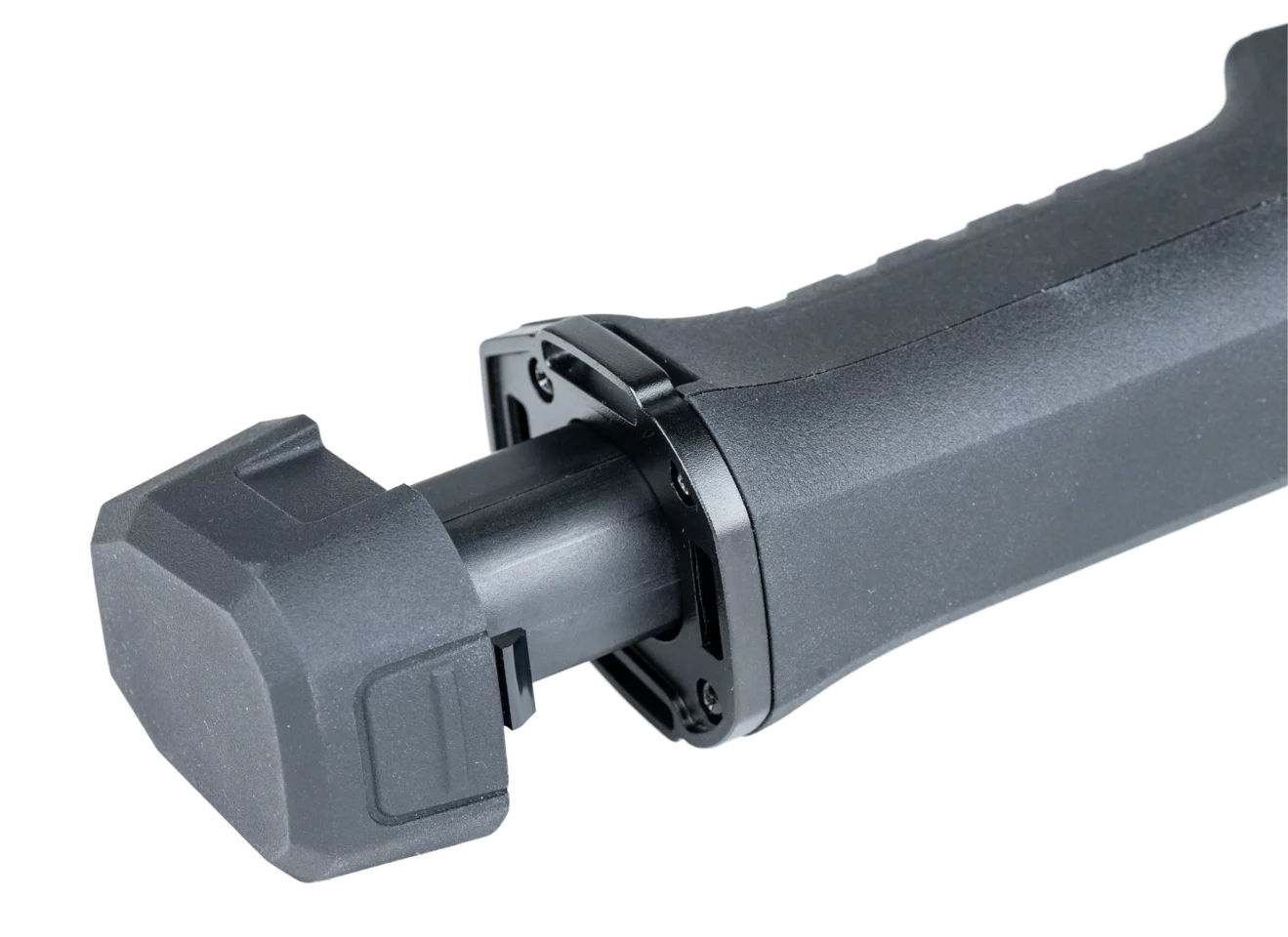

| Akku-Typ | Austauschbarer Li-Ion-Akku |
| Akku-Laufzeit | Ca. 3,5 Stunden |
| Ladezeit des Akkus | 5 Stunden bis zur vollen Aufladung |
| Kommunikation | |
| Wi-Fi | 802.11 b/g/n (2.4 GHz und 5 GHz) |
| USB-Schnittstelle | USB Typ C |
| HDMI-Schnittstelle | HDMI-D |
| Umgebungsbedingungen | |
| Schutzgrad | IP40 |
| Betriebstemperatur | -20°C…50°C |
| Lagerungstemperatur | -20°C…60°C |
| Relative Luftfeuchtigkeit |
Produktinformationen
Die KUS-100 ist ein innovatives Prüfgerät zur akustischen Ortung von Druckverlusten und Teilentladungen. Durch ihre Fähigkeit, Energieverluste sichtbar zu machen, trägt sie aktiv zur Optimierung von Betriebskosten bei – ein unverzichtbares Tool für Wartungsteams in Industrie, Energieversorgung und Anlagenbetrieb.
Zwei wählbare Betriebsmodi – Lecksuche und Teilentladungserkennung – ermöglichen eine gezielte Analyse. Frequenzfilter und Empfindlichkeit lassen sich flexibel anpassen, um Reflexionen oder Störquellen auszublenden.
Der große Touchscreen, ein komfortabler Schultergurt und die Möglichkeit, akustische Signale per Bluetooth auf externe Lautsprecher oder Kopfhörer zu übertragen, sorgen für praxisgerechtes Arbeiten auch in unübersichtlichen Anlagen.
Typische Einsatzbereiche

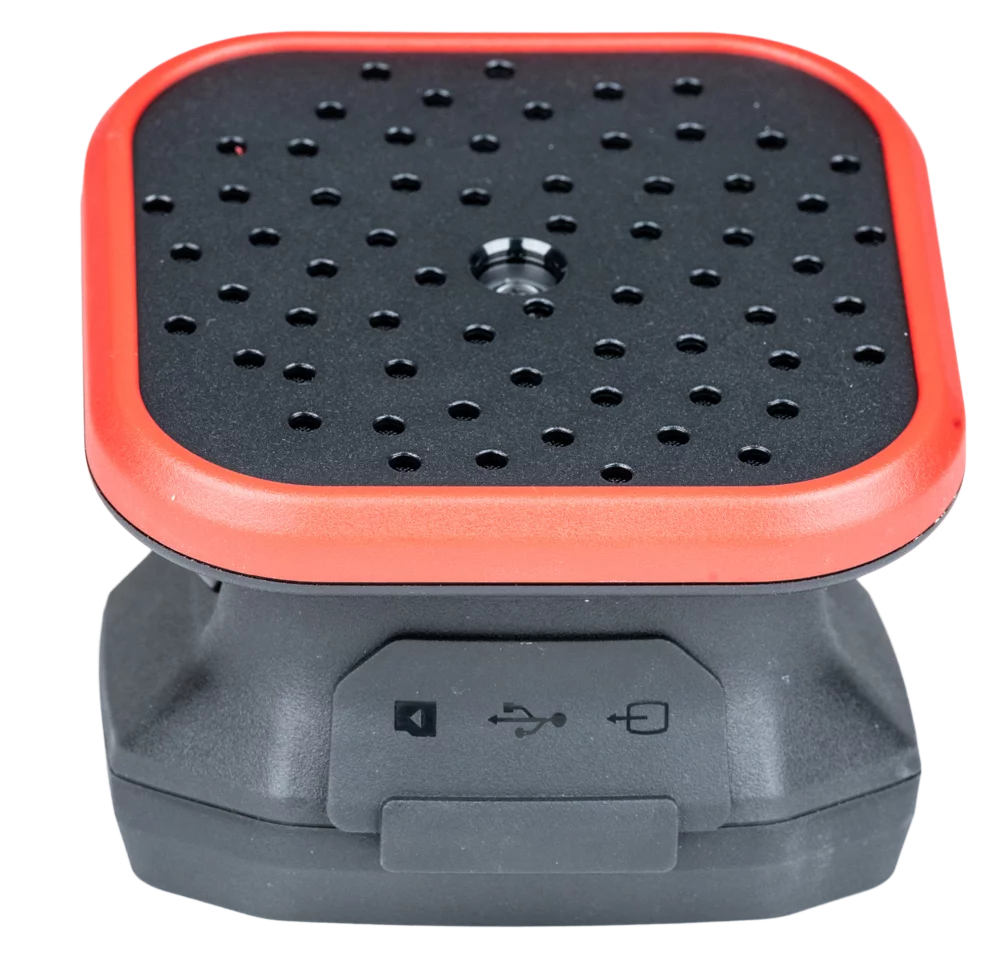

Mithilfe eines präzisen Mikrofonarrays mit 64 integrierten Mikrofonen erfasst die Kamera selbst feinste akustische Signale und macht sie auf dem Bildschirm sichtbar. Ideal für:
-
Zustandsanalyse von Hoch- und Höchstspannungsanlagen
-
Lokalisierung von Leckagen in Gasleitungen
-
Wartung und Prüfung von Druckluftsystemen
Intelligente Auswertung & Kostenschätzung
Ein besonderes Highlight: Die KUS-100 kalkuliert anhand der erkannten Leckagen den geschätzten Luftverlust pro Zeiteinheit sowie die potenziellen Energiekosten in Euro oder individueller Währung. So lassen sich wirtschaftliche Schäden transparent dokumentieren und rechtzeitig Gegenmaßnahmen einleiten.
Highlights auf einen Blick
-
Zwei Betriebsmodi: Leckage und Teilentladung
-
Einstellbare Filter: Frequenz und Empfindlichkeit individuell regulierbar
-
Audioausgabe über Bluetooth: Ideal für Teamarbeit oder laute Umgebungen
-
Kompakt & mobil: Touchscreen-Bedienung und Trageriemen für einfaches Handling
-
Leckrate-Berechnung: Live-Anzeige von Verlustmenge und geschätzten Kosten
Kontakt
Dahms GmbH
Max-Keith-Straße 66
45136 Essen
Telefon: 0201 - 890885-0
E-Mail: dahms@dahms-gmbh.de
| Eigenschaften |
|---|
| Anzeige: | LCD |
|---|---|
| Bedienung: | Touchdisplay |
| Elektromagnetische Verträglichkeit (EMV): | EN 50130-4, EN 55032, EN 61000-3-3, EN IEC 61000-3-2 |
| Feuchtigkeit max.: | 95% |
| Objektiv: | 51,8° x 36,4° Sichtfeld |
| Schnittstelle: | HDMI-D, USB Typ C, WiFi |
| Schutzart: | Gehäuse IP 40 |
| Speicher: | 64 GB SD |
| Zoom: | 1 - 8 digital |
| Umgebungstemperatur: | -20 - +50 °C |
| Gewicht: | 0.94 kg |
| Breite: | 127 mm |
| Höhe: | 292 mm |
