Trennumformer STR 24VAC/DC Eing. 0 - 5mA 24 VAC/DC 0/4 - 20 mA oder 0/2 - 10 V (umschaltbar) 0 - 5 mA
Produktinformationen
Produktinformationen

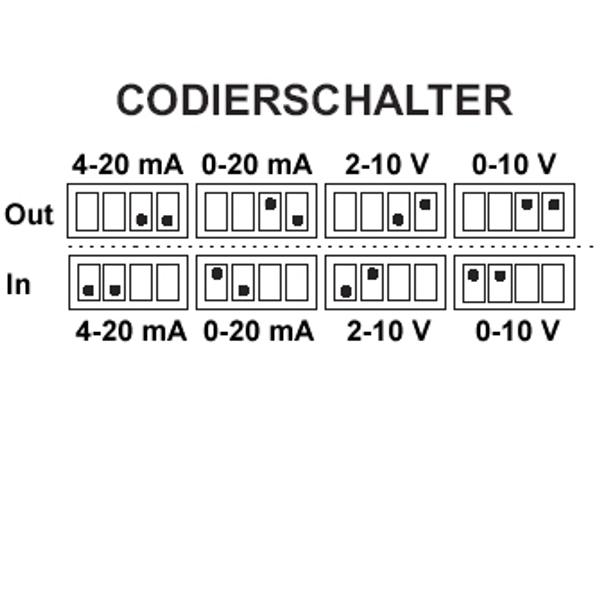

Der Trennumformer STR erfasst Normsignale 0/4...20mA bzw. 0/2...10 V und wandelt diese in ein vom Eingang galvanisch getrenntes, eingeprägtes Strom- oder in ein aufgeprägtes Spannungssignal linear um. Die gewünschte Konfiguration wird am 4 pol. Codierschalter vorgenommen. Der Trennumformer STR hat eine Drei -Wege - Trennung.

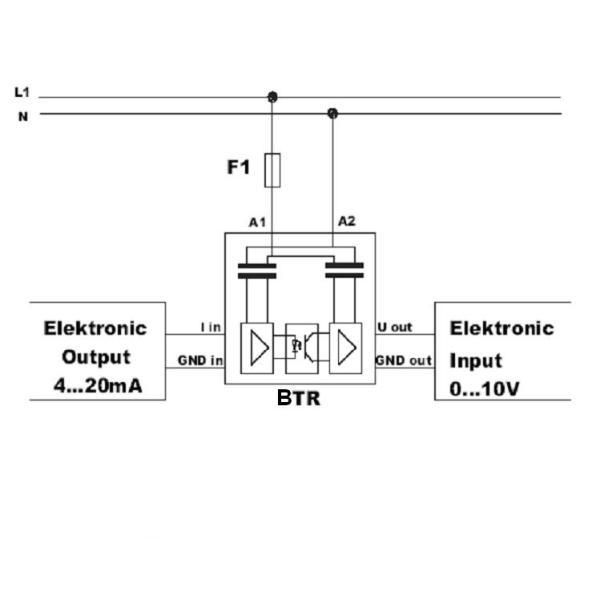

Die Versorgungsspannung, je nach Gerätetyp 24 V DC/AC oder 230 VAC, wird an den Klemmen A1 / A2 angeschlossen. Das Anlegen dieser Spannung wird mittels grüner LED angezeigt. Die Versorgungsspannung muss ständig an den Klemmen anliegen.
| Technische Daten |
|---|
| Typ: | STR |
|---|---|

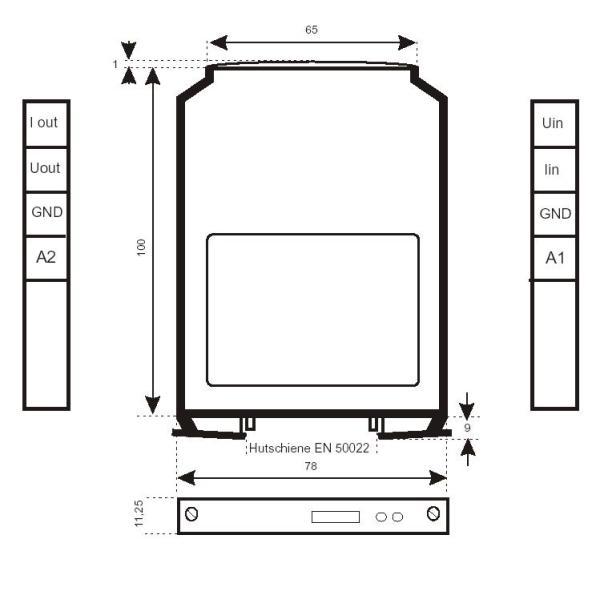

| Abmessung (BxHxT mm): | 11,25 x 110 x 78 |
| Anzeige: | LED |
| Berührungsschutz: | VDE 0106T.100 bzw. VBG4 |
| Gehäusebreite: | 11,25 mm |
| Genauigkeitsklasse: | 0,5% |
| Klimafestigkeit: | nach VDE 0435T.2021 |
| Leistungsaufnahme: | 2 VA |
| Montage: | Hutschiene DIN EN 50022 |
| Umgebungstemperatur: | 0 - +65 °C |
