Sonel TKF-12L Phasenfolgetester
Produktinformationen

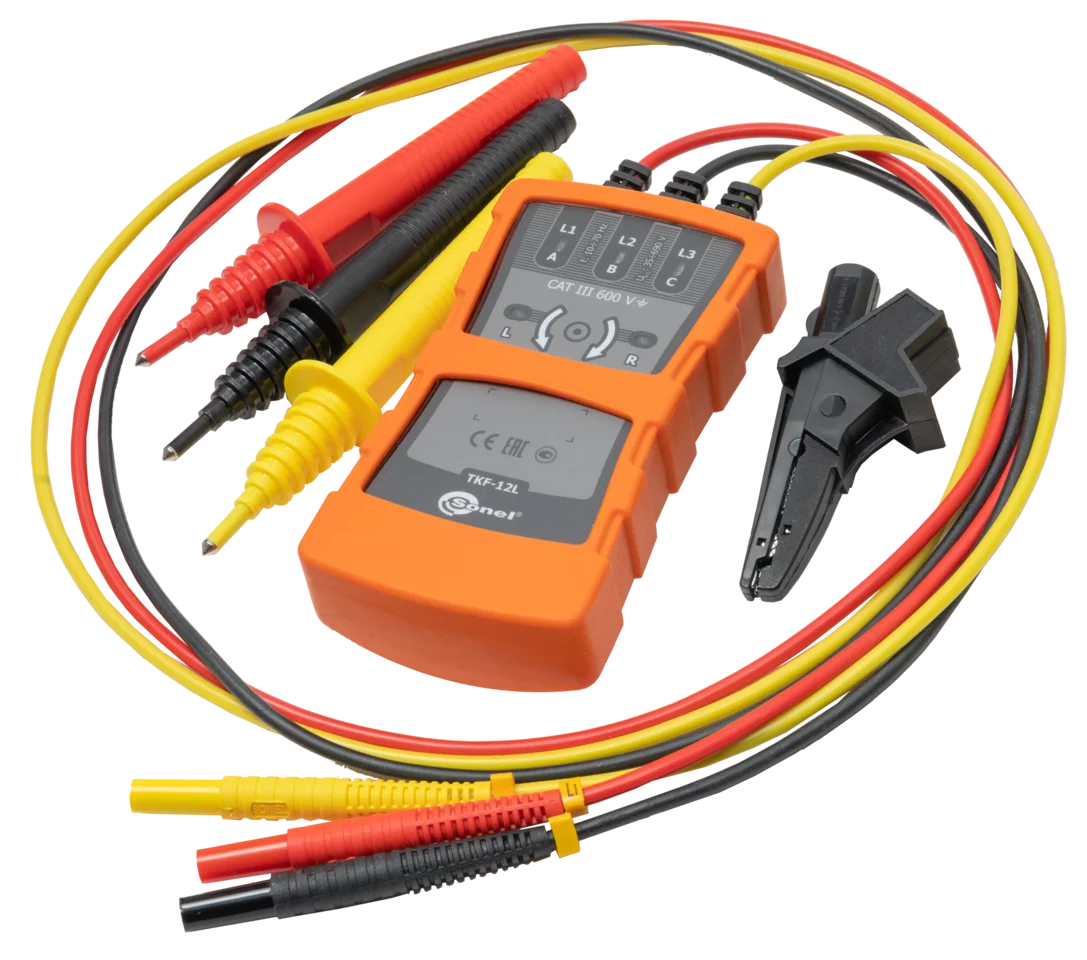

Phasenfolgeprüfer Sonel TKL-12L
Der ergonomische Phasenfolgeprüfer Sonel TKL-12L ist ein bewährtes Messgerät, dessen Hauptaufgabe die Kontrolle von 3-Phasen-Elektroinstallationen ist. Das Gerät zeigt eine korrekte oder falsche Phasenfolge an. Es eignet sich für ein breites Spektrum von Außenleiter-Spannungen (Betriebsbereich 35 bis 690 V, Frequenzbereich 10 bis 70 Hz) in Verteilungsstromkreisen. Zusätzlich zeigt es die Symmetrie der Spannungen in den einzelnen Phasen an. Der TKL-12L zeichnet sich durch ein einfaches und ergonomisches Design aus. Eingebettet in ein robustes, versiegeltes Gehäuse (Schutzart IP42) gewährleistet das Gerät eine hohe Lebensdauer und Widerstandsfähigkeit gegen Beschädigungen. Der Tester bietet zuverlässigen Betrieb in einem weiten Temperaturbereich von –10 °C bis +45 °C. Für ein hohes Maß an Sicherheit bei der Anwendung sorgt die doppelte Isolierung gemäß EN 61010-1.
Funktionen
- Anzeige der Phasenfolge in Netzen mit 35...690 V AC
- Betrieb in Netzen mit Frequenzen von 10...70 Hz
- Spannungsanzeige über Leuchtsignal
- Kabelgebundene Anzeige der Motordrehrichtung
Zweck
Der einzigartige TKL-12L ist zur Überprüfung von 3-Phasen-Stromkreisen im Spannungsbereich von 35 bis 690 V (Frequenz bis 70 Hz) in Verteilungsnetzen konzipiert. Dabei erfolgt auch die Anzeige des Drehsinns des elektrischen Feldes sowie der Drehrichtung der Motorwelle.
Anwendung des TKL-12L
Vielseitigkeit
Einfaches und präzises Prüfen von Industrie-Steckdosen mit 16, 32 oder 63 A mithilfe der optionalen Adapter AGT-16, AGT-32 und AGT-63.
Vorbeugung
Im Lieferumfang enthaltenes Standardzubehör ermöglicht eine schnelle Kontrolle der korrekten Drehrichtung der Motorwelle nach dem Anschluss. Bei falscher Drehrichtung kann der Motor oder angeschlossene Anlagen beschädigt werden.
Intuitive und problemlose Verbindung
Unterschiedlich farbige Kabel, Krokodilklemmen und Prüfspitzen ermöglichen eine schnelle und einfache Verbindung mit dem Prüfobjekt – ohne Aufwand.
Empfindliche Spannungsanzeige
Dank innovativer Technologie erkennt der TKL-12L Spannungen bereits ab 29 V AC – ein Rekordwert im Bereich der Phasenfolgeprüfer.
Kontakt
Dahms GmbH
Max-Keith-Straße 66
45136 Essen
Telefon: 0201 - 890885-0
E-Mail: dahms@dahms-gmbh.de
| Eigenschaften |
|---|
| Frequenzbereich: | 10 - 70 Hz |
|---|---|
| Messkategorie: | CAT III 600 V |
| Schutzart: | Gehäuse IP 42 |
| Nennleiterspannungen: | 35 - 690 VAC |
| Betriebstemperatur: | -10 - +45 °C |
| Lagertemperatur: | -20 - +60 °C |
| Gewicht: | 0.2 kg |
| Breite: | 72 mm |
| Höhe: | 31 mm |
| Länge: | 130 mm |
