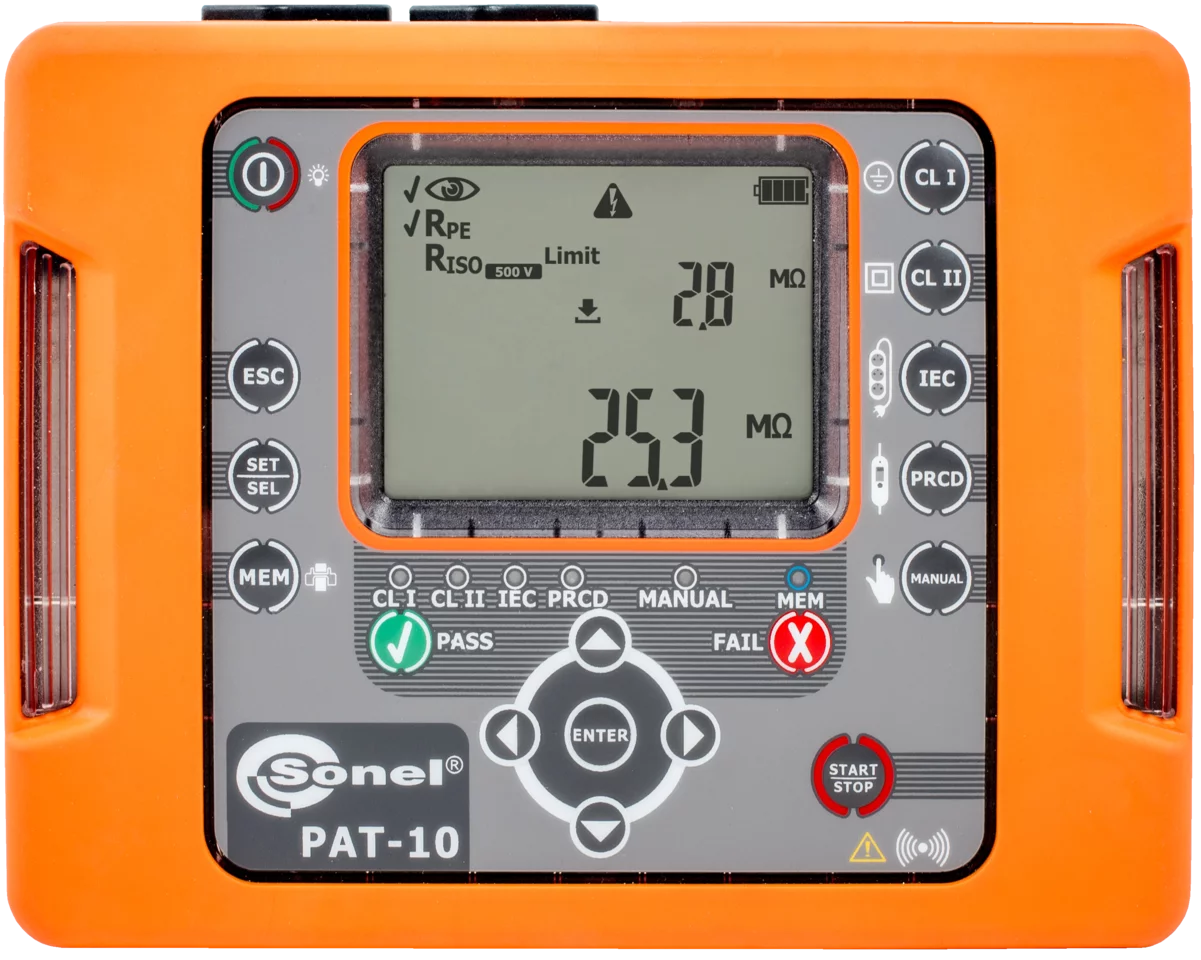

Sonel PAT-10 Portable Appliance Tester
| Parameter | Spezifikationen |
|---|---|
| Sichtprüfung | √ |
| Schutzleiterwiderstand I = 200 mA | 0,01…19,99 Ω |
| Schutzleiterwiderstand I = 10 A | 0,01…1,99 Ω |
| Isolationswiderstand U = 250 V | 0,25…99,9 MΩ |
| Isolationswiderstand U = 500 V | 0,50…99,9 MΩ |
| Ersatz-Ableitstrom | 0,01...19,9 mA |
| Berührstrom | 0,001…4,999 mA |
| Schutzleiterstrom (Differenzstrom) | 0,10…19,9 mA |
| IEC Verlängerung (RISO, RPE, Polarität) | √ |
| PRCD (Auslösezeit für IΔn: x1/x5; 0° und 180°) | 10 mA, 30 mA |
| Interner Prüfdatenspeicher / Datenübertragung zu PC | √ |
| Wi-Fi | √ |
| Verbindung zu Drucker | √ |
| Messgerätekonfiguration vom Computer aus | √ |
| Spannungsversorgung | Netzwerkstromversorgung: 220 V; 230 V; 240 V 50/60 Hz Batterieversorgung |
| Messkategorie | CAT II 300 V |
Produktinformationen
Sonel PAT-10 – Kompaktes Prüfgerät für Elektrogeräte und Leitungen
Das Sonel PAT-10 vereint hohe Messleistung mit maximaler Mobilität. Dank seiner kompakten Bauform und des geringen Gewichts eignet es sich perfekt für den Einsatz vor Ort – egal ob in Werkstätten, auf Baustellen oder bei wiederkehrenden Sicherheitsprüfungen. Alle wichtigen Messungen lassen sich per Knopfdruck starten, vollständig automatisiert durchführen und bei Bedarf individuell konfigurieren.
Vollautomatische Prüfabläufe & flexible Messmodi
Ob elektrische Geräte, IEC-Leitungen oder Verlängerungskabel mit PRCD – das PAT-10 prüft zuverlässig gemäß relevanter Normen wie VDE 0701-0702 oder EN 50699. Neben automatischen Komplettprüfungen steht auch ein manueller Modus für Einzeltests zur Verfügung. Im Akkubetrieb können zudem vereinfachte Prüfungen ohne externe Spannungsversorgung durchgeführt werden.
Funktionen im Überblick
- LED-Ergebnisanzeige und Schnellstarttasten
- Automatische Messbereichswahl
- Schutzleiterprüfung mit 200 mA oder 10 A
- Isolationsmessung bei 250 V oder 500 V
- PRCD-Auslösezeittest
- Ableitstrom-, Berührstrom- und Differenzstrommessung
- Verlängerungs- und Netzspannungstest
- Speicher für Messergebnisse & optionaler Etikettendruck
- Software-Anbindung für PC und mobile Geräte
Ergonomie & Datenmanagement
Das speziell entwickelte Gehäuse und die ergonomische Tragetasche sorgen für komfortables Handling. Über die integrierte drahtlose Schnittstelle können Prüfprotokolle direkt an einen kompatiblen Drucker gesendet werden – ohne störende Kabel. Die Messergebnisse lassen sich im internen Speicher ablegen und anschließend mit der Sonel PAT Analysis oder der PAT Analysis Mobile App weiterverarbeiten, auswerten und dokumentieren.
Einsatzgebiete
Das Sonel PAT-10 ist ideal für Elektrobetriebe, Prüfdienstleister, Industrieunternehmen und Vermieter von Elektrogeräten. Dank Normkonformität und flexibler Prüfmodi ist es sowohl für regelmäßige Wiederholungsprüfungen als auch für Prüfungen nach Reparatur oder Modifikation geeignet.
Fazit: Mit dem Sonel PAT-10 erhältst du ein robustes, mobiles Prüfgerät, das Bedienkomfort, Präzision und umfangreiche Prüfoptionen in einem kompakten System vereint – perfekt für alle, die elektrische Betriebsmittel sicher und normgerecht prüfen wollen.
Kontakt
Dahms GmbH
Max-Keith-Straße 66
45136 Essen
Telefon: 0201 - 890885-0
E-Mail: dahms@dahms-gmbh.de
| Eigenschaften |
|---|
| Anzeige: | LED |
|---|---|
| Messkategorie: | CAT II 300 V |
| Schnittstelle: | USB 2.0, WiFi |
| Schutzart: | Gehäuse IP 40 |
| Versorgung: | 220 VAC, 230 VAC, 240 VAC |
| Feuchtigkeit max.: | 80% |
| Betriebstemperatur: | 0 °C - +50 °C |
| Lagertemperatur: | -20 - +70 °C |
| Gewicht: | 1.4 kg |
| Breite: | 180 mm |
| Höhe: | 77 mm |
| Länge: | 200 mm |
| Parameter | Spezifikationen |
|---|---|
| Sichtprüfung | √ |
| Schutzleiterwiderstand I = 200 mA | 0,01…19,99 Ω |
| Schutzleiterwiderstand I = 10 A | 0,01…1,99 Ω |
| Isolationswiderstand U = 250 V | 0,25…99,9 MΩ |
| Isolationswiderstand U = 500 V | 0,50…99,9 MΩ |
| Ersatz-Ableitstrom | 0,01...19,9 mA |
| Berührstrom | 0,001…4,999 mA |
| Schutzleiterstrom (Differenzstrom) | 0,10…19,9 mA |
| IEC Verlängerung (RISO, RPE, Polarität) | √ |
| PRCD (Auslösezeit für IΔn: x1/x5; 0° und 180°) | 10 mA, 30 mA |
| Interner Prüfdatenspeicher / Datenübertragung zu PC | √ |
| Wi-Fi | √ |
| Verbindung zu Drucker | √ |
| Messgerätekonfiguration vom Computer aus | √ |
| Spannungsversorgung | Netzwerkstromversorgung: 220 V; 230 V; 240 V 50/60 Hz Batterieversorgung |
| Messkategorie | CAT II 300 V |
