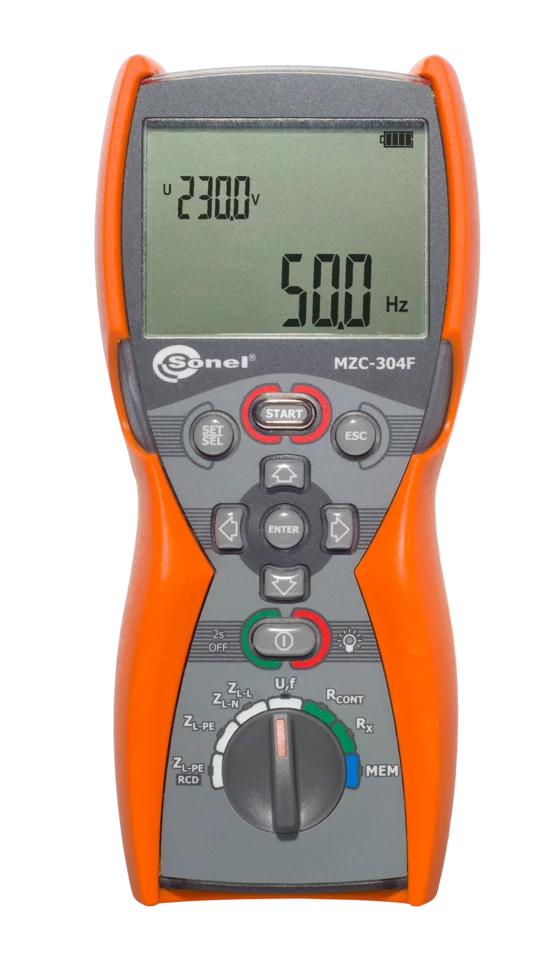

Abbildung ähnlich

Sonel MZC-304F Kurzschluss-Schleifenimpedanz-Prüfgerät

Art. Nr.: WMDEMZC304F

Technische Daten

Eigenschaften

Elektromagnetische Verträglichkeit (EMV):	EN 61326-2-2, IEC/EN 61326-1
Messkategorie:	CAT III 600 V, CAT IV 300 V
Schnittstelle:	Bluetooth
Schutzart:	Gehäuse IP 67
Versorgung:	4x Akkus 1,5 V, 4x Batterien 1,5 V, NiMH oder LR6
Feuchtigkeit max.:	90%
Betriebstemperatur:	0 °C - +50 °C
Lagertemperatur:	-20 - +70 °C
Gewicht:	0.8 kg
Breite:	102 mm
Höhe:	220 mm

Anfrage schriftlich

Anfrage telefonisch

Als PDF exportieren

Messfunktionen	Messbereich	Anzeigebereich	Auflösung	Genauigkeit
Spannung	0 V…500 V	0 V…500 V	ab 0,1 V	ab ±(2% v.Mw. + 2 Digits)
Frequenz	45,0 Hz…65,0 Hz	45,0 Hz…65,0 Hz	0,1 Hz	±(0,1% v.Mw. + 1 Digit)
Kurzschluss-Schleifenimpedanz
2-Leitermethode - Messung mit dem Standardstrom max. Strom 13,3 A	ab 0,13 Ω…1999 Ω gemäß EN 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	±(5% v.Mw. + 3 Digits)
2-Leitermethode - Messung ohne FI-Auslösung	ab 0,5 Ω…1999 Ω gemäß EN 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	ab ±(6% v.Mw. + 5 Digits)
Kurzschlussstromanzeige
2-Leitermethode - Messung mit dem Standardstrom	Kann aus den Z_S Messbereichen und den Nennspannungen berechnet werden	0,110 A…9999 A	ab 0,001 A	Errechnet aus dem Kurzschlussfehler
2-Leitermethode - Messung ohne FI-Auslösung	Kann aus den Z_S Messbereichen und den Nennspannungen berechnet werden	0,110 A…9999 A	ab 0,001 A	Errechnet aus dem Kurzschlussfehler
Niederspannungsmessung - Durchgangsmessung
Durchgangsmessung von Erdungs- und Potentialausgleichsleitern mit Strom ±200 mA	0,12 Ω…400 Ω gemäß EN 61557-4	0,00 Ω…400 Ω	ab 0,01 Ω	±(2% v.Mw. + 3 Digits)
Widerstandsmessung mit Niederstrom	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	ab 0,1 Ω	±(3% v.Mw. + 3 Digits)

Produktinformationen

Das Modell MZC-304F zählt zu den kleinsten verfügbaren Geräten zur Messung der Schleifenimpedanz in 230/400-V-Netzen – ideal für Installateure, die zusätzlich auch den Durchgang von Schutz- und Potentialausgleichsverbindungen prüfen möchten. Es ermöglicht hochgenaue Schleifenmessungen mit einer Auflösung von 0,01 Ω – selbst bei abgesicherten Stromkreisen mit RCD ≥30 mA.

Durch das hintergrundbeleuchtete Display und die beleuchtete Tastatur eignet sich das Gerät hervorragend für Einsätze bei schlechten Lichtverhältnissen. Ein widerstandsfähiges, wasserdichtes Gehäuse nach Schutzart IP67 schützt das Gerät auch unter harten Einsatzbedingungen im Außenbereich zuverlässig.

Selbstverständlich entspricht das MZC-304F den Anforderungen der Norm EN 61557.

Technische Highlights

Hohe Auflösung bei Schleifenimpedanzmessungen: 0,01 Ω
Sicherer Betrieb auch in RCD-geschützten Stromkreisen ≥30 mA (180–270 V)
Spannungsbereiche: 180–460 V für ZL-L, 180–270 V für ZL-PE und ZL-N
Unterstützte Netzsysteme: 220/380 V, 230/400 V, 240/415 V
Frequenzbereich: 45–65 Hz
Kurzschlussstromberechnung (Ik)
Auch bei vertauschten L- und N-Leitern einsetzbar
Messung von Widerstand (RS) und Blindwiderstand (XS)
Durchgangsprüfung bei Niederspannung

Zusatzfunktionen

PE-Leiter-Prüfung über integrierte Berührungselektrode
Spannungsmessung bis 500 V AC
Frequenzmessung: 45,0–65,0 Hz
Datenspeicher für bis zu 990 Messwerte
Drahtlose Kommunikation via Bluetooth
Betrieb mit 4x LR14-Batterien oder 4x NiMH-Akkus

Anwendungsbereiche

Das MZC-304F eignet sich optimal für Prüfungen in Gebäuden mit Niederspannungsinstallationen – von Wohnhäusern über Bürokomplexe bis hin zu kleinen Industriebetrieben. Auch Wartungsteams profitieren von der zuverlässigen Leistung des Geräts, etwa bei Anlagen mit potenziellen Kurzschlussströmen bis zu 4,4 kA. Besonders geeignet ist das Gerät auch für Netzwerke, die mit FI-/RCD-Schutzeinrichtungen abgesichert sind – ein unverzichtbares Werkzeug für moderne Elektroprüfungen nach EN 61557.
