Messfunktionen Messbereich Messbereich Auflösung Genauigkeit
Störspannung 0 V…100 V 0 V…100 V 1 V ±(2% v.Mw. + 3 Digits)
Widerstandsmessung von Erd- u. Potentialausgleichsverbindungen 0,045 Ω…19,99 kΩ gemäß EN 61557-4 0,00 Ω…19,9 kΩ ab 0,001 Ω ab ±(2% v.Mw. + 2 Digits)
Erdwiderstand
3-Pol- und 4-Leiter-Methode 0,100 Ω…19,99 kΩ gemäß EN 61557-5 0,00 Ω…19,9 kΩ ab 0,001 Ω ab ±(3% v.Mw. + 3 Digits)
3-Pol + Zange Methode 0,120 Ω…1999 Ω gemäß EN 61557-5 0,00 Ω…1999 Ω ab 0,001 Ω ±(8% v.Mw. + 3 Digits)
Zwei-Zangen-Methode 0,00 Ω…149,9 Ω 0,00 Ω…149,9 Ω ab 0,01 Ω ab ±(10% v.Mw. + 3 Digits)
Impulsmethode Impuls 4/10 μs, 8/20 μs, 10/350 μs 0,0 Ω…300 Ω 0,0 Ω…300 Ω ab 0,1 Ω ±(2,5% v.Mw. + 3 Digits)
Widerstand der Hilfselektroden 0 Ω…19,9 kΩ 0 Ω…19,9 kΩ ab 1 Ω ±(5% (RE +RH+RS) + 8 Digits)
Spezifischer Erdwiderstand 0,0 Ωm…999 kΩm 0,0 Ωm…999 kΩm ab 0,1 Ωm Abhängig von der Genauigkeit der RE Messung im System 4p, aber nicht geringer als ±1 Digit
Leckstrom 0,1 mA…300 A 0,1 mA…300 A ab 0,1 mA ab ±(5% v.Mw. + 5 Digits)
Produktinformationen

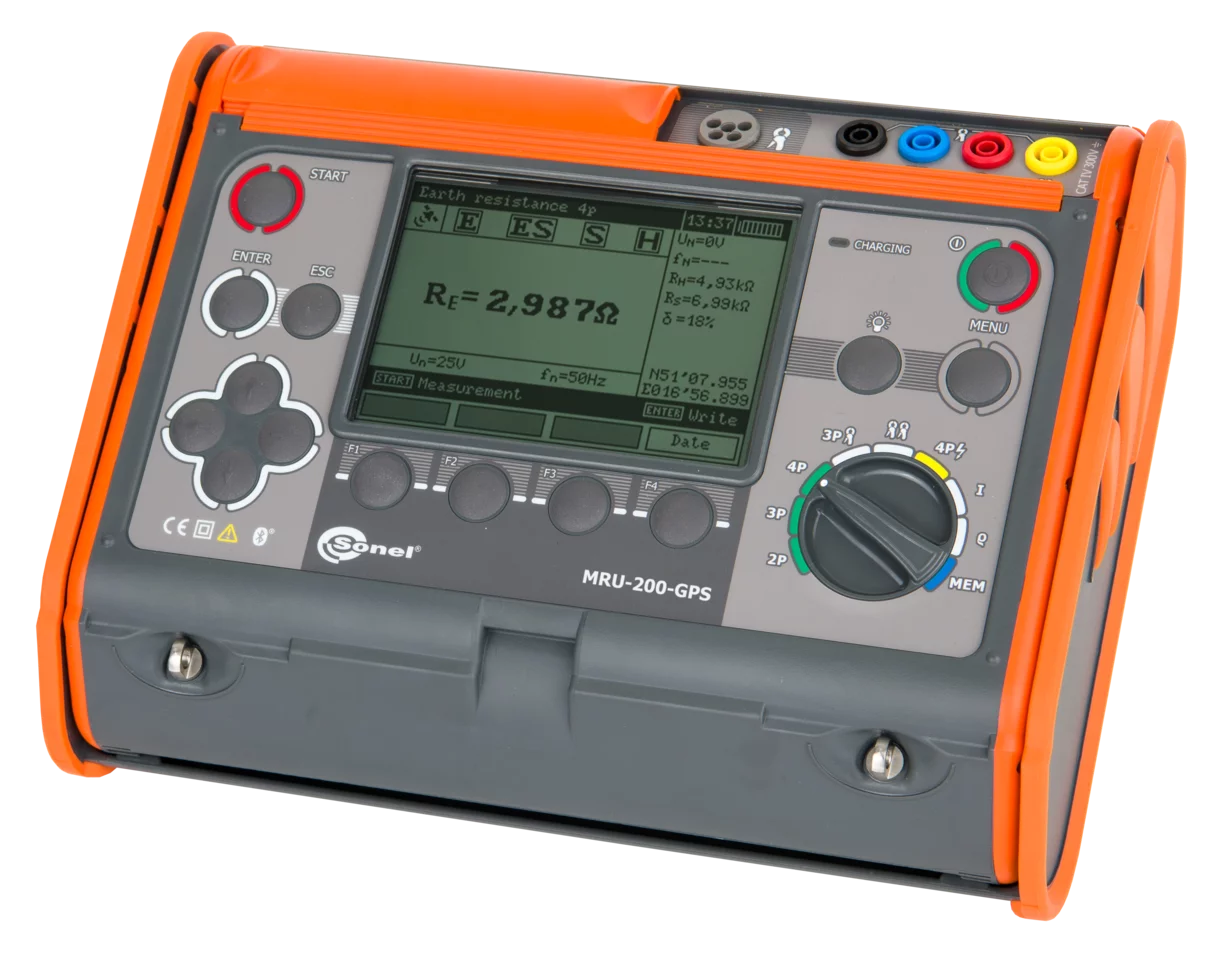

Das Sonel MRU-200-GPS ist ein universelles, hochpräzises Messgerät zur Bestimmung von Erdungswiderstand, Erdungsimpedanz und spezifischem Erdwiderstand. Es vereint alle gängigen Messmethoden in einem kompakten, robusten Gerät – inklusive integriertem GPS-Modul zur standortbezogenen Ergebnisaufzeichnung.

Ideal für den Einsatz an schwer zugänglichen, wetterexponierten oder EMC-störanfälligen Orten wie Umspannwerken, Blitzschutzanlagen und Freileitungsmasten.


Unterstützte Messmethoden

  • Impulsmethode (Blitzschutzprüfung)
    Blitzstromsimulation nach EN 62305 (4/10 μs, 8/20 μs, 10/350 μs)

  • 3-Pol- & 4-Leiter-Messung
    Hohe Präzision bei klassischen Erdungsmessungen mit Sonden

  • 3-Pol-Methode + Zange
    Ideal für Mehrfacherdungen

  • Zwei-Zangen-Methode
    Erdungsmessung ohne Sonden – z. B. in städtischen Umgebungen

  • Spezifischer Erdwiderstand (Wenner-Verfahren)

  • Durchgangsprüfung von Erdungs- & Ausgleichsleitern ≥ 200 mA (EN 61557-4)

  • Messung von Leck- & Fehlerströmen mit Zangen


Leistungsmerkmale & Zusatzfunktionen

  • Messgenauigkeit bis 0,100 Ω

  • Messstrom > 200 mA – für zuverlässige Ergebnisse auch bei Industrie-Erdungen

  • Kalibrierung der Zangen & Messleitungen zur Kompensation des Eigenwiderstands

  • Störspannungsprüfung & Frequenzmessung (Netz: 16 ⅔, 50, 60, 400 Hz)

  • Wahlweise 25 V oder 50 V Prüfspannung

  • Automatische Umrechnung in Ω·m und Ω·ft

  • Bis zu 990 Messwerte speicherbar (10 Bänke × 99 Speicherplätze)

  • Echtzeituhr & GPS-Koordinaten-Speicherung

  • Bluetooth für kabellose Datenübertragung zur App oder PC

  • Großes, grafisches Display mit intuitivem Menü


Erweiterbar mit Zubehör

  • Adapter ERP-1 für flexible Zangenmessung
    → Perfekt für Freileitungsmasten, ohne Trennarbeiten

  • Sonel MRU Mobile App
    → Messdaten direkt am Einsatzort speichern, auswerten & weiterleiten

  • Sonel Reader Software
    → Archivieren, vergleichen, Berichte erstellen


Anwendungsbereiche

  • Blitzschutzmessung nach EN 62305

  • Erdungsprüfung in Umspannwerken, Trafostationen, Industrieanlagen

  • Spezifischer Erdwiderstand bei Baugrundgutachten

  • Durchgängigkeitstests bei Potenzialausgleichssystemen

  • Mobile Messung mit GPS-Daten für Berichtsdokumentation & Nachverfolgung


Fazit

Das Sonel MRU-200-GPS ist ein leistungsstarkes Multitalent für präzise Erdungsmessungen – besonders dort, wo herkömmliche Methoden an Grenzen stoßen. Dank Impulsprüfung, Zweizangenmethode, GPS und App-Anbindung bietet es maximale Flexibilität und Effizienz für den professionellen Einsatz im Feld.

Dahms GmbH
Max-Keith-Straße 66
45136 Essen
Telefon: 0201 - 890885-0
E-Mail: dahms@dahms-gmbh.de

Eigenschaften
Elektromagnetische Verträglichkeit (EMV): EN 61326-2-2, IEC/EN 61326-1
Feuchtigkeit max.: 90%
Messkategorie: CAT III 600 V, CAT IV 300 V
Schnittstelle: Bluetooth, USB
Schutzart: Gehäuse IP 54
Betriebstemperatur: -10°C - +50°C
Lagertemperatur: -20 - +80 °C
Gewicht: 2 kg
Breite: 288 mm
Höhe: 223 mm
