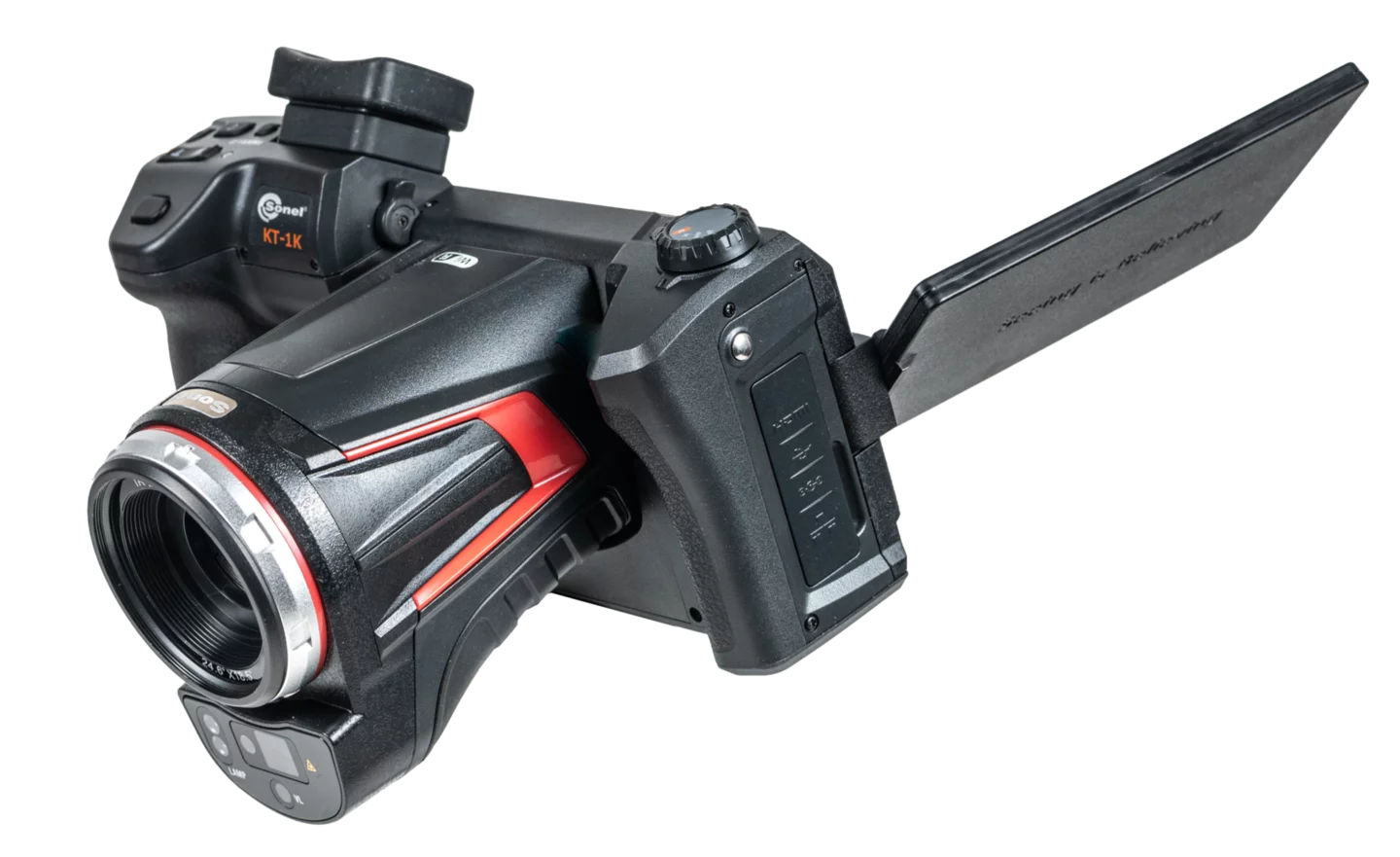

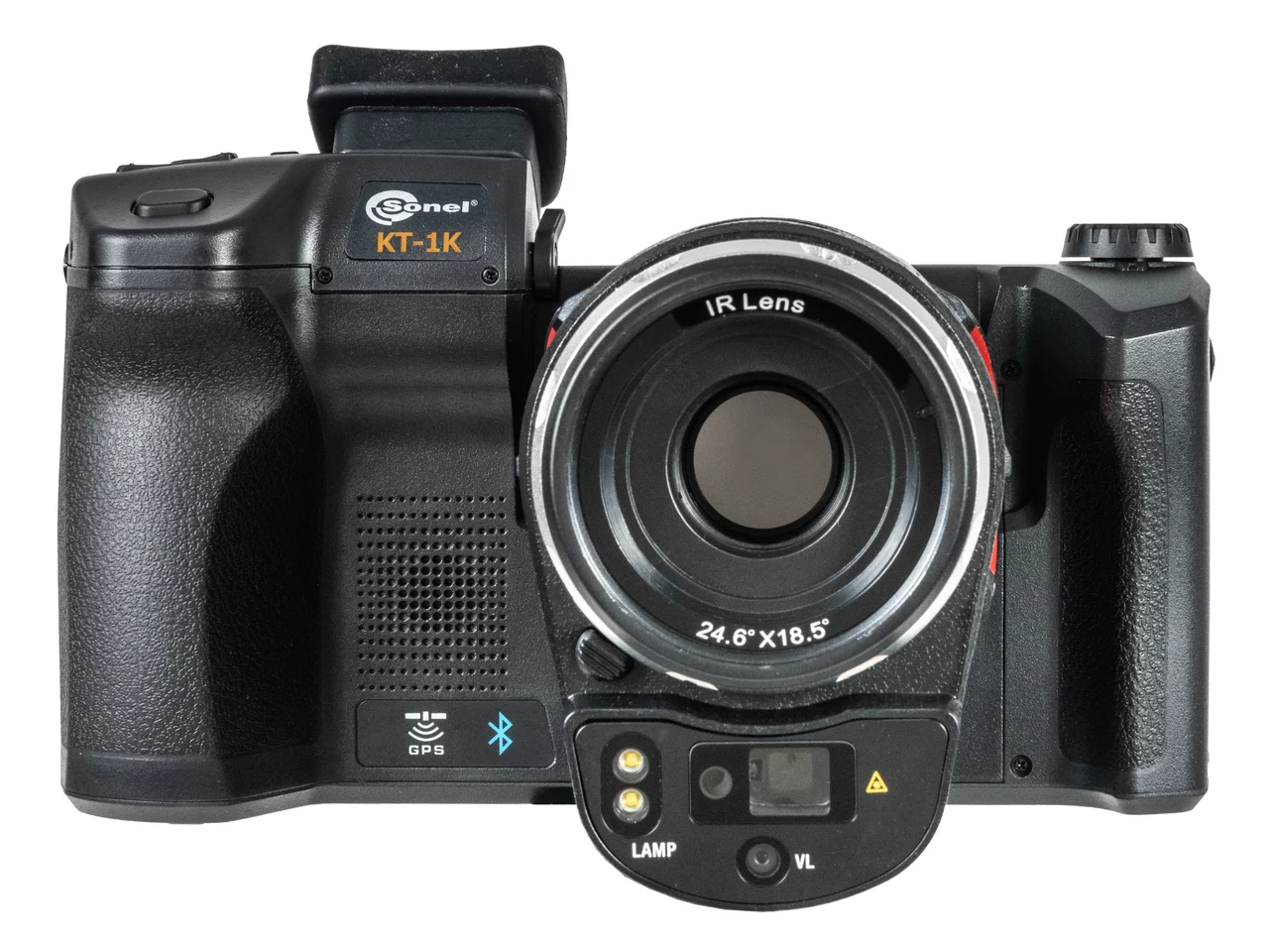

Sonel KT-1K Wärmebildkamera
| Parameter | Beschreibung |
|---|---|
| Detektorauflösung | 1024 x 768 / 12 μm |
| Spektralbereich | 7,5~14 μm |
| Bildwiederholfrequenz | 30 Hz |
| Empfindlichkeit | ≤30 mK |
| Schärfe | Manuell / Automatisch |
| Objektiv (Sichtfeld / Brennweite / IFOV / min. Abstand) | |
| • Standard | 24,6° x 18,5° / 28 mm / 0,43 mrad / 0,3 m |
| • Hochtemperaturfilter | 24,6° x 18,5° / - / - / - |
| Display | 5", 1280 x 720, kapazitiver Touch-LCD von hoher Helligkeit |
| Visier | 1280 x 960 LCOS |
| Bildmodus | IR / visuell / Infrafusion MIF / PiP |
| Digitalzoom | 1…35 |
| Temperaturbereich | Bereich 1: -40°C…150°C Bereich 2: 100°C…800°C Optional: 700°C…2000°C |
| Genauigkeit | ±1°C oder ±1% vom Ablesewert |
| Bildanalyse-Modi | 30 Punkte, 30 Linien, 30 Bereiche. Anzeige der Temperatur: min., max., Durchschn. Isothermen. Temperaturalarm. Intelligente Konturmarkierung. |
| Paletten | 12 |
| Super-Auflösung | 2048 x 1536 |
| Panoramabilder | √ |
| Emissionsfaktor | Einstellbar von 0,01 bis 1,00 |
| Berichtigung der Messung | Automatische Einstellung von Abstand, relativer Luftfeuchtigkeit und Umgebungstemperatur (reflektiert) |
| Format der Bildspeicherung | JPG |
| Notizen zu IR-Bildern | Zusätzliche visuelle Bilder, Ton, Texterkennung, Texteingabe |
| Berichtsmodul | PDF-Berichte |
| Format der Video-Dateien | MP4 (ohne Angabe zur Tempatur), IRGD (mit Angabe zur Tempatur) |
| Integrierte Funktionen | Kamera für visuelle Bilder 13 MPix, LED-Lampe, GPS, Laserpointer, Laserentfernungsmesser, Mikrofon, Lautsprecher, Digitalkompass, Beleuchtungssensor |
| Drahtlose Kommunikation | Wi-Fi, Bluetooth |
| Interner Speicher | Eingebauter Speicher (64 GB), SD-Karte, Cloud-Dienstleistung |
| Schnittstelle | SD-Karten-Anschluß (max. 64 GB), LAN 1 Gb/s, micro HDMI, USB Typ C (nur Datentransfer), Gestell |
| Stromversorgung | Li-Ion-Batterie (3 Stunden Dauereinsatz), integriertes Ladegerät, Netzkabel AC 110-230 V, 50/60 Hz |
| Arbeitstemperatur | -15°C...+50°C |
| Lagertemperatur | -40°C...+70°C |
| Relative Luftfeuchte | ≤95% |
| Beständigkeit gegen Stöße/Vibrationen | 30g 11 ms (IEC 60068-2-27) |
| Schutzgrad des Gehäuses | IP54 |
Produktinformationen
Die KT-1K gehört zur High-End-Klasse der Wärmebildkameras und ermöglicht Temperaturmessungen mit höchster Genauigkeit. Sie wurde für anspruchsvolle Anwendungen entwickelt und ist besonders robust und innovativ ausgestattet.
Typische Einsatzbereiche:
-
Elektrotechnik: Lokalisieren von Fehlerquellen in elektrischen Anlagen, Kabeln, Schaltern, Motoren, Transformatoren und ähnlichen Komponenten
-
Produktion: Überwachung thermischer Parameter in industriellen Prozessen
-
Wartung: Früherkennung überhitzter mechanischer und elektromechanischer Bauteile
-
Bauwesen & Energieeffizienz: Prüfung von Gebäudedämmung, Energie-Audits, Inspektionen von HVAC/R-Anlagen, Erkennung von Wasserschäden und Schädlingsnestern
-
Sicherheits- & Suchanwendungen: Aufspüren versteckter Wärmequellen wie Personen, Tiere oder Gegenstände – selbst bei Dunkelheit oder schlechten Sichtverhältnissen
Besondere Merkmale:
-
Objektiv und Touchscreen unabhängig voneinander beweglich – ideal für schwer zugängliche Bereiche
-
Benutzerfreundliche, intuitive Bedienoberfläche
-
Hohe Ergonomie für lange Einsätze
Technische Highlights:
-
Bildspeicherung im JPG-Format mit vollständigen Temperaturdaten
-
IR-Videoaufzeichnung auf SD-Karte oder direkt auf dem PC
-
Integriertes Berichtmodul zur einfachen Dokumentation
-
MIF-Bildfusion für kombinierte Infrarot- und Sichtbilder
-
Leistungsstarke Analysefunktionen
-
Sichtkamera für optische Aufnahmen
-
GPS, digitaler Kompass, LED-Licht, Laserpointer und Laser-Entfernungsmesser integriert
-
Anschlüsse: USB-C, Wi-Fi, Bluetooth, Gigabit Ethernet, micro HDMI, SD-Kartenslot
-
Digitalzoom für detailgenaue Auswertung
Kontakt
Dahms GmbH
Max-Keith-Straße 66
45136 Essen
Telefon: 0201 - 890885-0
E-Mail: dahms@dahms-gmbh.de
| Eigenschaften |
|---|
| Bedienung: | Touchdisplay |
|---|---|
| Bildwiederholfrequenz: | 30 Hz |
| Detektor Spektralbereich: | 7,5 ~ 14 μm |
| Empfindlichkeit: | ≤30 mK |
| Schnittstelle: | Bluetooth, HDMI micro, LAN 1 Gb/s, SD-Karte (max. 64 GB), USB Typ C, WiFi |
| Schutzart: | Gehäuse IP 54 |
| Feuchtigkeit max.: | 95% |
| Zoom: | 1 - 35 digital |
| Betriebstemperatur: | -15 °C - +50 °C |
| Lagertemperatur: | -40 - +70 °C |
| Gewicht: | 1.5 kg |
