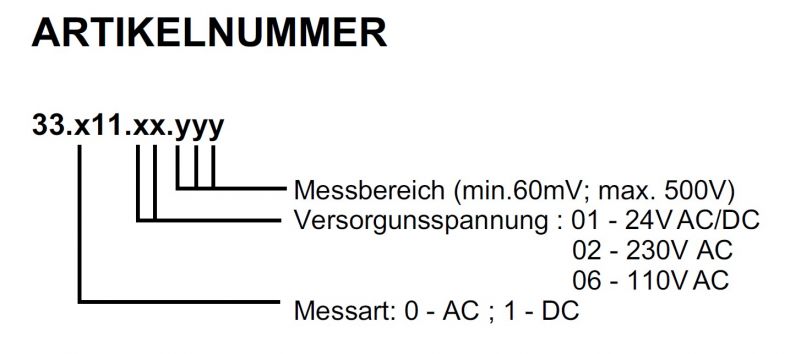

Art-Nr.: 3301102500V
BUM Messumformer für Spannung 500 VAC 230 VAC
Produktinformationen

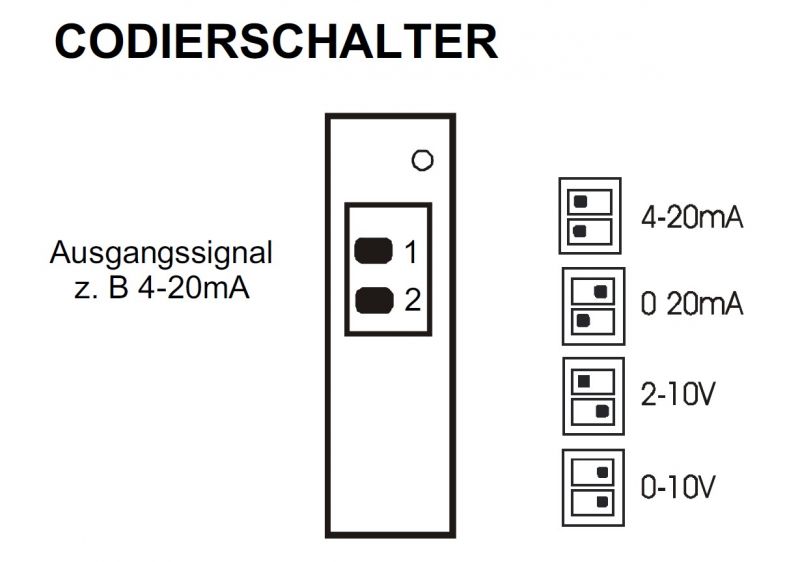

Der Spannungsmessumformer BUM Baureihe 22,5mm besitzt zur Ansteuerung mit 24V DC/AC oder 230V AC je nach Gerätetyp die Klemmen A1 / A2. Das Anlegen der Versorgungsspannung wird mittels grüner LED angezeigt. Die Versorgungsspannung muss ständig an den Klemmen anliegen. Die Geräte sind für dicht an dicht Montage geeignet, bei einer Umgebungstemperatur von < 60°C. Die Gebrauchslage ist beliebig. Der Spannungsmessumformer BUM wandelt eine an den Klemmen B1 und B2 anliegende Spannung wahlweise in ein linear laufendes eingeprägtes Strom- oder aufgeprägtes Spannungssignal um. Das gewünschte Ausgangssignal kann am 2-poligen Codierschalter eingestellt werden. Strom- bzw. Spannungsausgangssignale liegen an unterschiedlichen Klemmen an (Iout bzw. Uout). Der Spannungsmessumformer BUM hat eine Drei - Wege -Trennung, d.h. Eingang, Ausgang und Versorgungsspannung sind galvanisch voneinander getrennt.
| Eigenschaften |
|---|
| Typ: | BUM |
|---|---|

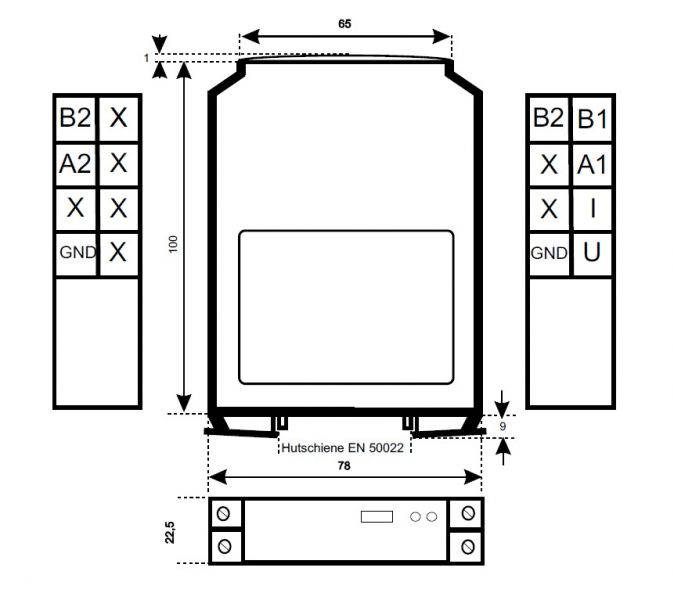

| Abmessung (BxHxT mm): | 22,5 x 110 x 78 |
| Anzeige: | LED |
| Ausgang: | 0/4 - 20 mA oder 0/2 - 10 V (umschaltbar) |
| Berührungsschutz: | EN 50274 |
| Gehäusebreite: | 22,5 mm |
| Klimafestigkeit: | nach VDE 0435T.2021 |
| Leistungsaufnahme: | 2 VA |
| Montage: | Hutschiene DIN EN 50022 |
| Überlastbarkeit: | 50 % dauernd, 200 % für 5 s |
| Genauigkeitsklasse: | 0,5% |
| Umgebungstemperatur: | -25 - +60 °C |
